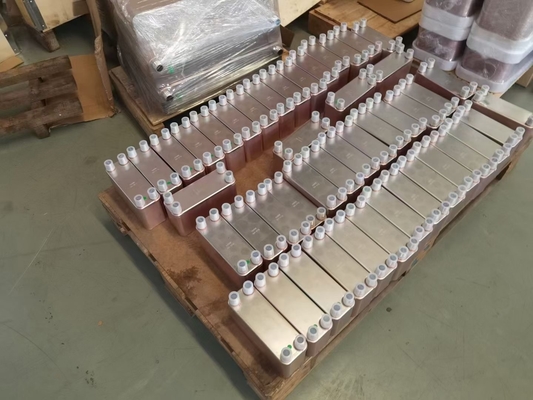

Συμπαγές και οικονομικά αποδοτικό ανοξείδωτο με το χαλκό 1.0/2.0/3.0 συγκολλημένη φραγμός θερμότητα Exchangers/BPHE πιάτων

Συμπαγές και οικονομικά αποδοτικό ανοξείδωτο με το χαλκό 1.0/2.0/3.0 συγκολλημένη φραγμός θερμότητα Exchangers/BPHE πιάτων



Κατασκευή BPHE



Η συγκολλημένη έννοια ανταλλακτών θερμότητας πιάτων (BPHE) είναι μια παραλλαγή στον παραδοσιακό ανταλλάκτη θερμότητας πιάτων και πλαισίων, αλλά χωρίς τα στολίσματα και μέρη πλαισίων. Τώρα, BPHEs M&C είναι καθιερωμένα συστατικά στις εγκαταστάσεις ψύξης λόγω των συμπαγών, ανθεκτικών σχεδίων τους, ευκολία της εγκατάστασης και της αποδοτικής λειτουργίας δαπανών.



Υλικό BPHE

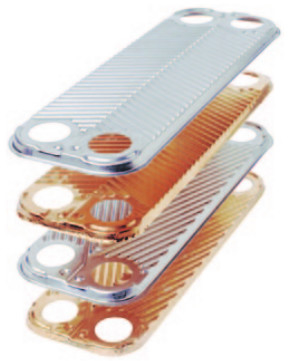

Ο συγκολλημένος ανταλλάκτης θερμότητας πιάτων (BPHE) αποτελείται το λεπτό ζαρωμένο κενό πιάτων ανοξείδωτου που συγκολλιέται από μαζί χρησιμοποιώντας το χαλκό ως συγκολλώντας υλικό. Αν και η ιδέα για τις πολυάριθμες εφαρμογές, χαλκός συγκόλλησε οι μονάδες δεν είναι κατάλληλες για τις εφαρμογές τροφίμων και τις εφαρμογές που περιλαμβάνουν τα επιθετικά ρευστά. Εδώ η βέλτιστη λύση είναι ανταλλάκτης θερμότητας πιάτων που γίνεται από το ανοξείδωτο 100%.





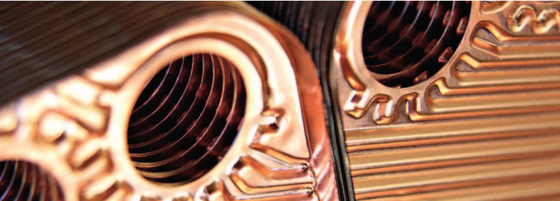

Σχέδιο BPHE



Η συγκόλληση των πιάτων ανοξείδωτου εξαλείφει μαζί την ανάγκη για τα στολίσματα και τα παχιά πιάτα πλαισίων. Όπως και να κρατήσει τα πιάτα μαζί στα σημεία επαφής, το συγκολλώντας υλικό σφραγίζει τη συσκευασία. BPHEs M&C είναι συγκολλημένα καθόλου σημεία επαφής, που εξασφαλίζουν τη βέλτιστες αποδοτικότητα μεταφοράς θερμότητας και την αντίσταση πίεσης. Τα πιάτα σχεδιάζονται για να παρέχουν την πιό μακροχρόνια πιθανή διάρκεια ζωής.



Δεδομένου ότι ουσιαστικά όλο το υλικό χρησιμοποιείται για τη μεταφορά θερμότητας, το BPHE είναι πολύ συμπαγές σε μέγεθος και έχει ένα χαμηλό βάρος και έναν χαμηλό να κρατήσουν ψηλά τον όγκο. M&C προσφέρει ένα εύκαμπτο σχέδιο που μπορεί να προσαρμοστεί για να καλύψει τις συγκεκριμένες απαιτήσεις σας.



BPHEs M&C είναι η οικονομικά πιό αποδοτική λύση για ένα ευρύ φάσμα των καθηκόντων μεταφοράς θερμότητας.



Αρχή ροής



Η βασική αρχή ροής σε έναν συγκολλημένο ανταλλάκτη θερμότητας για τις εφαρμογές ψύξης είναι παράλληλη ή διαγώνια ροή για να επιτύχει την αποδοτικότερη διαδικασία μεταφοράς θερμότητας. Σε ένα σχέδιο ενιαίων περασμάτων όλες οι συνδέσεις βρίσκονται σε μια πλευρά του ανταλλάκτη θερμότητας, που καθιστά την εγκατάσταση πολύ εύκολη.



Συμπυκνωτής - αρχή ροής



Τα κύρια συστατικά είναι τα ίδια όπως για τον εξατμιστήρα. Η ψυκτική ουσία εισάγεται στο τοπ αριστερό του ανταλλάκτη ως θερμού αερίου και αρχίζει να συμπυκνώνει στην επιφάνεια των καναλιών μέχρι πλήρως συμπυκνωμένος, και είναι έπειτα ελαφρώς. Η διαδικασία καλείται «ελεύθερη συμπύκνωση».

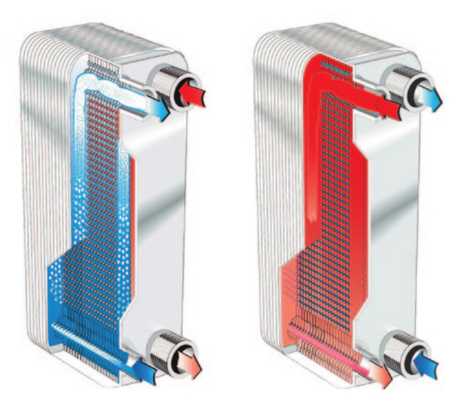

           Εξατμιστήρας, που παρουσιάζει αρχή ροής.                                                           Συμπυκνωτής, που παρουσιάζει αρχή ροής





Εξατμιστήρας - αρχή ροής



Τα κανάλια που διαμορφώνονται μεταξύ των ζαρωμένων πιάτων και των γωνιών τακτοποιούνται έτσι ώστε τα δύο μέσα διατρέχουν των εναλλάσσομαι καναλιών, πάντα στις αντίθετες κατευθύνσεις (αντίθετη τρέχουσα ροή).



Η διφασική ψυκτική ουσία (ατμός + υγρό) εισάγει το κατώτατο σημείο που αφήνεται του ανταλλάκτη με μια ποιότητα ατμού ανάλογα με τους λειτουργούντες όρους των εγκαταστάσεων.



Η εξάτμιση της υγρής φάσης πραγματοποιείται μέσα στα κανάλια και μερικοί βαθμοί υπερθερμαίνουν ζητούνται πάντα, το οποίο είναι ο λόγος για τον οποίο η διαδικασία καλείται «ξηρά επέκταση».



Στην απεικόνιση ενός εξατμιστήρα τα σκοτεινά και ανοικτό μπλε βέλη παρουσιάζουν τη θέση των συνδέσεων ψυκτικών ουσιών. Το νερό (άλμη) για να είναι δροσισμένο ρεύμα ροών αντίθετα προς στα αντίθετα κανάλια τα σκοτεινά και ανοικτό κόκκινο βέλη παρουσιάζουν τη θέση των συνδέσεων νερού (bruine).





Σημαντικά συστατικά στις εφαρμογές ψύξης



Εγκατεστημένος για ένα ευρύ φάσμα των καθηκόντων στις εφαρμογές ψύξης παγκοσμίως, υψηλότερη απόδοση μεταφοράς θερμότητας προσφοράς BPHEs υψηλής επίδοσης M&C με τη μέγιστες αξιοπιστία και την αποδοτικότητα δαπανών.



M&C προσφέρει πλήρες χαρτοφυλάκιο της ακραίας υψηλής πίεσης BPHEs. Είναι ιδανικοί για όλες τις διαφορετικές εφαρμογές στο transcritical CO2, συστήματα. Στις εφαρμογές ψύξης όπου BPHEs M&C εγκαθίσταται, ο χαρακτηριστικός εξοπλισμός περιλαμβάνει:



Ψυγείο



Δροσίζει το νερό ή την άλμη και απορρίπτει τη θερμότητα στον αέρα ή το νερό. Το νερό μεταφέρεται από ένα υδραυλικό σύστημα μέσω των διαφορετικών τύπων ανταλλακτών θερμότητας για να δροσίσει τον αέρα σε ένα σύστημα κλιματισμού ή για να δροσίσει την κατασκευή ή τις βιομηχανικές διαδικασίες. Δύο βασικά συστήματα χρησιμοποιούνται κανονικά για να οδηγήσουν τα ψυγεία: ένας συμπιεστής που οδηγείται με έναν ηλεκτρικό κινητήρα, βασισμένο σε έναν κύκλο ψύξης συμπίεσης ατμού ή ένα θερμότητα-οδηγημένο σύστημα (ατμός, καίγοντας φυσικό αέριο), βασισμένο σε έναν κύκλο απορρόφησης refrigeraiton.



Αντλία θερμότητας



Ένας τύπος ψυγείου νερού που μπορεί επίσης να τρέξει σε έναν αντίστροφο κύκλο, κάλεσε επίσης μια αντλία θερμότητας πηγής νερού. Σε αυτήν την περίπτωση η αρχική λειτουργία θερμαίνει το νερό και απορρίπτει το δροσερό στον αέρα ή το νερό. Το θερμαμένο νερό θερμαίνει τον αέρα ή το νερό. Το θερμαμένο νερό θερμαίνει τον αέρα στον κλιματισμό sustem. Μια άλλη παραλλαγή αυτού του συστήματος είναι αλεσμένες αντλίες θερμότητας πηγής, που χρησιμοποιούν την επιφάνεια γης ή νερού για να προσθέσει ή να απορρίψει τη θερμότητα.



BPHEs στις εφαρμογές ψύξης



Το BPHE είναι μια αποδοτική λύση για μια σειρά των λειτουργιών στις εφαρμογές ψύξης. Ο πιό κοινός αυτοί περιλαμβάνει τη μεταφορά της θερμότητας από δύο βασικά μέσα: η ψυκτική ουσία ως αρχικό ρευστό (HFC ή φυσικό αέριο) και νερό ή άλμες ως δευτεροβάθμιο ρευστό:

• Εξατμιστήρας, ξηρά επέκταση, δροσίζοντας νερό
• Συμπυκνωτής, που απορρίπτει ή που ανακτεί τη θερμότητα στο νερό
• Desuperheater για τη μερική διατήρηση σταθερής θερμοκρασίας στο νερό
• Εξοικονομητής, δροσίζοντας υγρή ψυκτική ουσία και υπερθερμαίνοντας ψυκτική ουσία ατμού.

Άλλες πιθανές λειτουργίες

• Subcooler για να δροσίσει κάτω την υγρή ψυκτική ουσία που χρησιμοποιεί καλά το νερό.
• Ενδιάμεσοι ανταλλάκτες θερμότητας που χρησιμοποιούνται στον κύκλο απορρόφησης για να προθερμάνει την αραιωμένη λύση ή για να προψύξει τη συγκεντρωμένη λύση.

Γιατί επιλέξτε M&C BPHEs;

• Συμπαγή, ανθεκτικά σχέδια με με συνέπεια υψηλό - ποιότητα ευκολία της εγκατάστασης.
• Εκτενής σειρά των προτύπων BPHE που παρέχουν τις ικανότητες ψύξης από 0.5-600KW.
• Το σύστημα M&C παρέχει σε μια ουσιαστική αποταμίευση στην επιφάνεια μεταφοράς θερμότητας έναντι BPHEs το παραδοσιακό σύστημα διανομής.
• Κόστος αποδοτικό: Η διαστημική αποταμίευση λόγω του συμπαγούς σχεδίου BPHEs σύγκρινε με τους ανταλλάκτες θερμότητας και-σωλήνων κοχυλιών.
• Η γρήγορη απάντηση στις αλλαγές remperature λόγω μικρού κρατά ψηλά τον όγκο και τη χαμηλότερη δαπάνη ψυκτικών ουσιών.
• Βελτιστοποιημένο σχέδιο για κάθε καθήκον με την προσαρμοσμένη διαμόρφωση BPHE στις προδιαγραφές του πελάτη.
• Κάθε BPHE είναι πίεση και διαρροή που εξετάζονται πριν από την παράδοση, που εξασφαλίζει προϊόντα κορυφαίας ποιότητας.
• Οι συνεχείς επενδύσεις M&C στην Ε&Α εξασφαλίζουν τις ανταγωνιστικότερες λύσεις.

Τεχνικές προδιαγραφές BPHE



Πρότυπο	Πλάτος (χιλ.)	Ύψος (χιλ.)	Κεντρικό πλάτος (χιλ.)	Κεντρικό ύψος (χιλ.)	Επιφάνεια (㎡)	Πάχος (χιλ.)	Βάρος (κλ)	Max.Flow ποσοστό (μ ³ /H)	Πίεση σχεδίου (φραγμός)	Temp σχεδίου. (℃)
ZL14	76	206	42	172	0,014	9+2.3N	0.6+0.056N	8	1.0/3.0/4.5	-196-255
ZL20B	78	318	42	282	0,02	9+2.3N	0.9+0.088N	8	1.0/3.0/4.5	-196-255
ZL26	111	310	50	250	0,025	9+2.36N	1.3+0.12N	18	1.0/3.0/4.5	-196-255
ZL30	124	304	70	250	0,03	13+2.4N	2.2+0.146N	18	1.0/3.0/4.5	-196-255
ZL52A	111	525	50	466	0,05	10+2.35N	1.9+0.215N	18	1.0/3.0/4.5	-196-255
ZL52B	111	525	50	466	0,05	10+2.35N	1.9+0.245N	18	1.0/3.0/4.5	-196-255
ZL62A	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL62B	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL95A	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL95B	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL120A	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL120B	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL200A	321	738	188	603	0,2	13+2.7N	13+0.74N	100	1.0/3.0/4.5	-196-255
