| Πρότυπο: | H17 | Όνομα: | Στόλισμα/πιάτο ανταλλακτών θερμότητας πιάτων |
|---|---|---|---|
| Ανώτατη πίεση σχεδίου: | 1.5 μέγιστο MPaG. | Υλικό πιάτων: | Ανοξείδωτο, τιτάνιο, υψηλό κράμα νικελίου, νικέλιο και άλλα |
| Υλικό στολισμάτων: | NBR, EPDM, FPM, NBRHT, VITON | Επιφάνεια: | 0.17㎡ |
| Γωνία θήτα πιάτων: | Οριζόντια 120 ° κατακόρυφος 120 ° | Σύνδεση Dia: | 74 χιλ. |
| Το πιάτο ζαρώνει το πάχος: | 3 χιλ. | Πλάτος κεντρικού Length* πιάτων: | 800*150 χιλ. |
| Μορφή Length*Width πιάτων: | 920*271 χιλ. | ||
| Υψηλό φως: | Στολίσματα ανταλλακτών θερμότητας πιάτων APV H17,Ευρέα Corrugation στολίσματα ανταλλακτών θερμότητας πιάτων,Ευρύ Corrugation PHE στόλισμα |
||
Ευρύς Corrugation ανταλλάκτης θερμότητας πιάτων σχεδίων APV H17 για τις υγειονομικά εφαρμογές και τα καθήκοντα
H17 πρότυπες λειτουργία & διαμορφώσεις ανταλλακτών θερμότητας πιάτων
Οι ανταλλάκτες θερμότητας πιάτων είναι μια από τις πιό ευπροσάρμοστες και οικονομικώς αποδοτικές μεθόδους για τη θέρμανση ή/και την ψύξη των ρευστών. Η βασική έννοια χρησιμοποιεί ένα ζαρωμένο πιάτο μεταφοράς θερμότητας για να χωρίσει το καυτό ρευστό από το κρύο και να μεταφέρει τη θερμότητα μεταξύ των ρευστών.
Η σφραγίδα μεταξύ των πιάτων καθιερώνεται από ένα περιφερειακό στόλισμα που χωρίζει επίσης τους κατευθείαν λιμένες και τις περιοχές ροής με ένα διπλό εμπόδιο. Το στόλισμα είτε επιτρέπει στο ρευστό για να ρεύσει κάτω από το κανάλι πιάτων είτε να το παρακάμψει στο παρακείμενο κανάλι πιάτων όπως απεικονίζεται στο σχήμα 1.
Οι ανταλλάκτες θερμότητας πιάτων μπορούν να χρησιμοποιηθούν σε ποικίλες διαφορετικές διαμορφώσεις.
Μια διαμόρφωση είναι κλειστού κυκλώματος ψύξη, όπου το βρώμικο μέσο ψύξης όπως το νερό θάλασσας, ποταμών, λιμνών ή πύργων είναι απομονωμένο στον ανταλλάκτη θερμότητας πιάτων και το καθαρό αντιμετωπισμένο νερό διανέμεται εκ νέου συνεχώς μέσω των εγκαταστάσεων διαδικασίας. Αυτή η διαμόρφωση, όπως φαίνεται στο σχήμα 2, προστατεύει τον εξοπλισμό διαδικασίας από το βρώμικο δροσίζοντας ρευστό.
H17 πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων
| Επιφάνεια | 0.17㎡ |
| Γωνία θήτα πιάτων | Οριζόντια 120 ° κατακόρυφος 120 ° |
| Διάμετρος σύνδεσης | 74 χιλ. |
| Το πιάτο ζαρώνει το πάχος | 3mm |
| Πλάτος κεντρικού Length* πιάτων | 800*150 χιλ. |
| Μορφή Length*Width πιάτων | 920*271 χιλ. |
H17 προδιαγραφή χαρακτηριστικών γνωρισμάτων
Περιοχή διανομής - το σχέδιο κολπίσκων παρέχει μια αποδοτική διανομή του προϊόντος απέναντι δημιουργώντας την αναταραχή, που δεν εξασφαλίζει κανένα νεκρό σημείο.
Corrugation σχέδιο - τα διάφορα σχέδια πιάτων είναι διαθέσιμα για να επιτύχουν το μακροπρόθεσμο χρόνο, για να εξασφαλίσουν την καθαρή μετάβαση του προϊόντος, το μειωμένο λέρωμα και τη βελτιστοποιημένη ροή CIP. Διάφορες, ανταλλάξιμες γωνίες πιάτων στην ακολουθία οι περισσότερες υγειονομικές εφαρμογές και δασμοί.

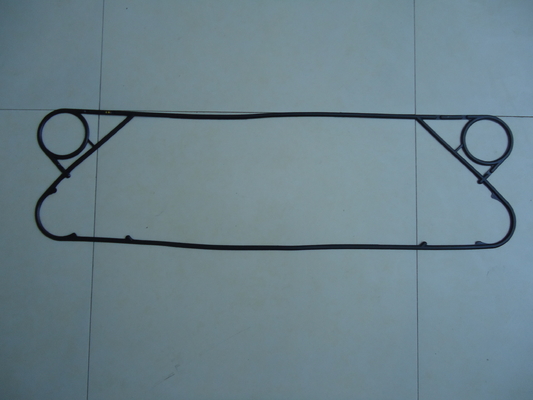

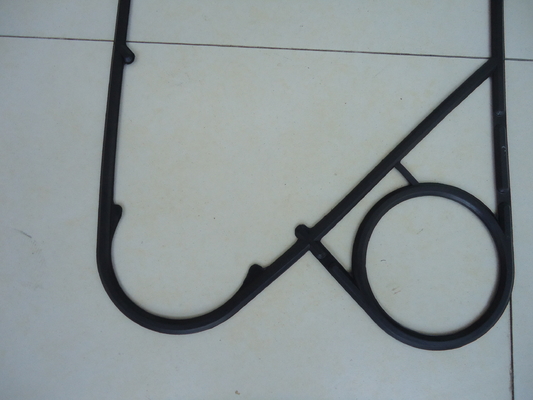

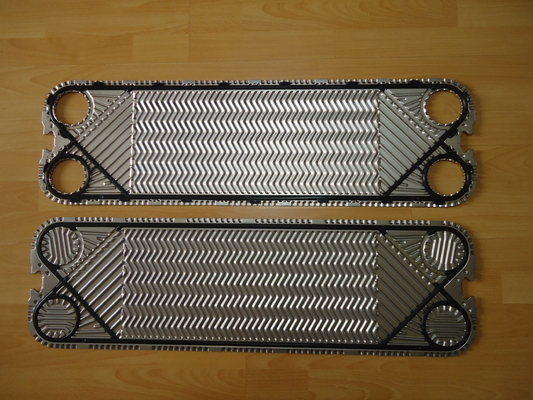

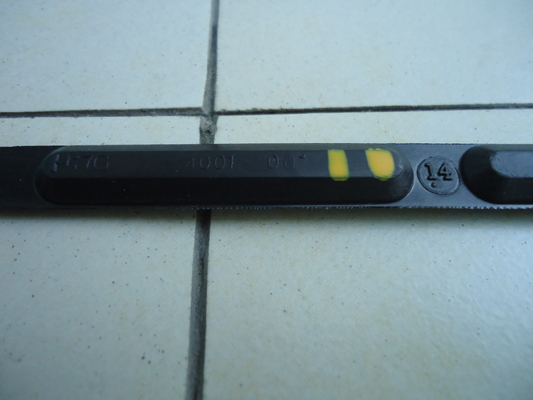

H17 στόλισμα ανταλλακτών θερμότητας πιάτων & εικόνα πιάτων
H17 χαρακτηριστικά γνωρίσματα Exhcanger θερμότητας πιάτων & πλεονεκτήματα & οφέλη
Οι ανταλλάκτες θερμότητας πιάτων διαδραματίζουν έναν σημαντικό ρόλο στη μεγιστοποίηση της χρήσης της ενέργειας σε πολλή θέρμανση και την ψύξη των διαδικασιών με να μεταφέρουν τη θερμότητα αποτελεσματικά και την ανάκτηση της θερμότητας για τη μειωμένες χρήση της ενέργειας και την περιβαλλοντική επίδραση.
N35 οι ανταλλάκτες θερμότητας πιάτων χρησιμοποιούνται για τα καθήκοντα θέρμανσης, ψύξης, συμπύκνωσης και εξάτμισης για διάφορες διαδικασίες και εφαρμογές στις βιομηχανίες - συμπεριλαμβανομένου του πετρελαίου και gask, το ναυτικό, τις χημικές ουσίες, τα πετροχημικά, την ηλεκτρική παραγωγή, τις γενικές βιομηχανίες, τις εφαρμογές HVAC, και τη βιομηχανία τροφίμων & ποτών. Με έναν αιώνα της εμπειρίας και μιας τεράστιας εγκατεστημένης βάσης παγκοσμίως, τα μέρη θερμότητας M&C είναι αποδεδειγμένα σχέδια που έχουν μια κρίσιμη συμβολή στην απόδοση, την αποδοτικότητα, και την αξιοπιστία των διαδικασιών των πελατών χρόνο με το χρόνο.
| Χαρακτηριστικά γνωρίσματα | Πλεονεκτήματα | Οφέλη |
|
|
|
|
|
|
|
|
|
Παράμετροι cOem & στολισμάτων ODM PHE
Τα στολίσματα που χρησιμοποιούνται στους ανταλλάκτες θερμότητας πιάτων πρέπει να έχουν τη διάρκεια στις διάφορους υγρούς ιδιότητες και τους όρους θερμοκρασίας/πίεσης. M&C έχει προετοιμάσει τα ακόλουθα υλικά στολισμάτων προκειμένου να υποστηριχθεί μια ευρεία ποικιλία των εφαρμογών.
| Υλικό | Ανώτατη θερμοκρασία χρήσης | Σκληρότητα | Μέσα εφαρμογής |
| NBR | 120 ℃ | 76±2 | Alkane, alkane και άλλα μη πολικά μέσα, μαζούτ και άλλο ορυκτέλαιο Λιπαντικά Ζωικά και φυτικά έλαια Ζεστό νερό, saltwater, κ.λπ. |
| Nbr-ht | 140 ℃ | 76±2 | |
| HNBR | 150 ℃ | 76±2 | |
| EPDM | 150 ℃ | 80±2 | Νερό, ατμός, atmosphericozone, μη-πετρέλαιο-που βασίζεται Κετόνη Οινοπνεύματα πολικό μέσο κ.λπ. |
| HEPDM | 170 ℃ | 80±2 | |
| Viton Α | 180 ℃ | 80±2 | Όξινος, αλκαλικός, οργανικός διαλύτης, καυτό πετρέλαιο |
| Viton Α (ΠΕΤΡΈΛΑΙΟ) | |||
| Viton Β | |||
| Viton Γ | 200 ℃ | 80±2 | Ισχυρό καυτό πετρέλαιο ατμού όξινου, καυτού πετρελαίου διαποτισμένο |
| Χρώμιο | -40~60℃ | 75±2 | Ψυκτική ουσία |
Παράμετροι cOem & πιάτων ODM PHE
Τα πιάτα επιλέγονται ειδικά από τα διάφορα σχέδια ώστε να επιτευχθούν η βέλτιστη περιοχή και ο οικονομικώς αποδοτικός ανταλλάκτης θερμότητας για κάθε μονάδα. Αυτά τα πιάτα μπορούν να ταξινομηθούν σε τρία δακτυλογραφούν, τύπος Χ, τύπος Λ, τύπος μιγμάτων.
Το πιάτο ζαρώνει
Χαμηλή ρύθμιση καναλιών γωνίας για τις χαμηλότερες επιτρεπόμενες εφαρμογές απαίτησης πτώσεων πίεσης
Μικτή ρύθμιση καναλιών για την προαιρετική ρύθμιση για να κερδίσει τη βελτιστοποιημένη απόδοση
Η υψηλή γωνία διοχετεύει τη ρύθμιση για την υψηλότερη θερμική απόδοση και τις επιτρεπόμενες εφαρμογές απαίτησης πτώσεων πίεσης
Τα τυποποιημένα υλικά
304 ανοξείδωτο
Αυτό είναι το υλικό πιάτων μεταφοράς θερμότητας χαμηλότερου κόστους. Έχει τη χαμηλή αντίσταση διάβρωσης και είναι συνήθως μόνο διαθέσιμο σε ένα πάχος 0.5mm. Αυτός ο τύπος πιάτου μεταφοράς θερμότητας χρησιμοποιείται χαρακτηριστικά στις εφαρμογές HVAC.
Ανοξείδωτο 316
Αυτό είναι το πιό κοινό υλικό πιάτων μεταφοράς θερμότητας και χρησιμοποιείται σε πολλές εφαρμογές. το ανοξείδωτο 316 έχει μια υψηλή αντίσταση διάβρωσης και είναι χαρακτηριστικά διαθέσιμο στο πάχος από 0.5mm σε 0.8mm.
Τιτάνιο
Αυτός ο τύπος είναι πολύ ανθεκτικός στη χημική επίθεση, που περιλαμβάνει τις περισσότερες οξέα, χημικές ουσίες χλωριδίου, νερού της θάλασσας και χλωρίου. Αυτό το πάχος του τιτανίου είναι συνήθως από 0.5mm σε 0.6mm.
Hastelloy C276
Άλλα κοινά ονόματα: Κράμα C276, Hastelloy Γ, Inconel ® γ-276, Hastelloy C276.
Το Hastelloy C276 είναι ένα υπερκράμα νικέλιο-μολυβδαίνιο-χρωμίου με το βολφράμιο που προστίθεται για την άριστη αντίσταση διάβρωσης σε ποικίλα σκληρά περιβάλλοντα. Το κράμα γ-276 χρησιμοποιείται ευρέως στα πιό σκληρά περιβάλλοντα όπως η χημική επεξεργασία, ο έλεγχος της ρύπανσης, ο πολτός και η επεξεργασία παραγωγής χαρτιού, βιομηχανικών και δημοτικών αποβλήτων, και η όξινη αποκατάσταση φυσικού αερίου. Το πάχος μπορεί να κυμανθεί από 0.6mm ως 0.8mm.
SMO 254
Το Sandvik 254 SMO είναι ένα ωστενιτικό ανοξείδωτο υψηλός-κραμάτων που αναπτύσσεται για τη χρήση στο νερό της θάλασσας και άλλα επιθετικά χλωρίδιο-φέροντα μέσα. Πάχος διαθέσιμο από 0.6mm σε 0.8mm.
Χαρακτηριστικό γνώρισμα πιάτων PHE
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ | ΠΛΕΟΝΕΚΤΗΜΑΤΑ | ΑΥΤΟ ΠΟΥ ΕΙΝΑΙ ΣΕ ΤΟ ΓΙΑ ΣΑΣ! | |
| Α | ΠΕΡΙΟΧΗ ΔΙΑΝΟΜΗΣ | Αποδοτική διανομή ροής |
|
| Β | ΖΑΡΩΜΕΝΗ ΠΕΡΙΟΧΗ ΜΕΤΑΦΟΡΑΣ ΣΧΈΔΙΟ-ΘΕΡΜΟΤΗΤΑΣ ΠΙΑΤΩΝ | Προωθεί την αναταραχή, ελαχιστοποιεί το λέρωμα |
|
| Γ | ΣΥΣΤΗΜΑΤΑ ΚΛΕΙΔΩΜΑΤΟΣ ΠΙΑΤΩΝ | Η «κλειδαριά γωνιών» και οι έννοιες «κλειδαριών φυσαλίδων» εξασφαλίζουν ένα σταθερό και καλά ευθυγραμμισμένο πακέτο πιάτων όταν κλείνουν τη μονάδα |
|
| Δ | EASYCLIP ΣΥΣΤΗΜΑ ΣΤΟΛΙΣΜΑΤΩΝ |
Λοξευμένος συνδετήρας ακρών στολισμάτων εύκολα στη θέση που χρησιμοποιεί flingers σας Μένει ασφαλώς σε ισχύ και παρέχει την υψηλή ακεραιότητα σφράγισης |
|
Τομείς εφαρμογής PHE/περιπτώσεις
| Χημικός | Ψύξη σόδας, λιπάσματος, πετροχημικών, διυλιστηρίων πετρελαίου, ελαίου & παχιού, φαρμακευτικού, θειικού οξέος Coustic |
| Τρόφιμα | Το γάλα, μπύρα, μη αλκοολούχο ποτό, σάλτσα, κρασί, ολίσθηση τοποθέτησε τον αποστειρωτή |
| HVAC | Κλιματισμός, τοπ θέρμανση νερού |
| Μύλος χάλυβα | Φούρνος φυσήματος, συνεχής ρίψη, C.O.G, επένδυση & γαλβανισμός, φύσημα furmace που δροσίζει |
| Μέταλλο | Επίστρωση, απόσβεση, υποβολή σε ανοδική οξείδωση, ζωγραφική |
| Πολτός & χαρτί | Μαύρο ποτό, άσπρο ποτό, αυτόκαυστο, διατήρηση σταθερής θερμοκρασίας |
| Κλωστοϋφαντουργικό προϊόν | Συνθετική ίνα, νηματοποίηση, βαφή |
| Κεντρική ψύξη | Θαλάσσιο νερό, νερό ποταμού, σταθμός παραγωγής ηλεκτρικού ρεύματος, συμπαραγωγή, ναυτικό και πολλά άλλα. |
H17 εφαρμογές ψύξης ανταλλακτών θερμότητας πιάτων

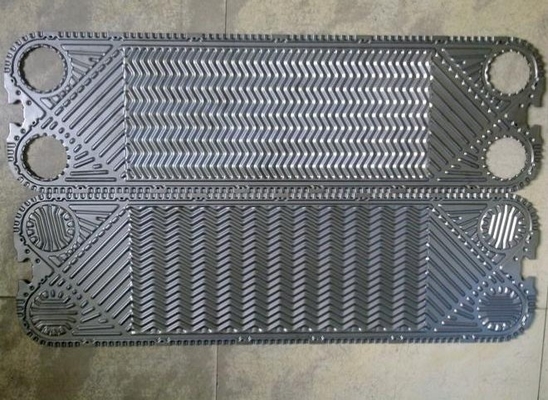

Εικόνα ανταλλακτών θερμότητας πιάτων
M&C Heat Parts Company σχεδιάγραμμα
M&C θερμάνετε τη Co. μερών, το ΕΠΕ ιδρύεται σε Wuxi, Jiangsu. M&C είναι εξειδικευμένο στο σχεδιασμό και την κατασκευή υψηλή - εξοπλισμός μεταφοράς ποιοτικής θερμότητας. Η σειρά των προϊόντων περιλαμβάνει τα πιάτα & τα στολίσματα, ανταλλάκτες θερμότητας πιάτων, οι ανταλλάκτες θερμότητας και συγκόλλησαν τους ανταλλάκτες θερμότητας. Κατά συνέπεια, ως έναν από τους λίγους παραγωγούς παγκοσμίως, M&C προσφέρει τις λύσεις με τα βέλτιστα θερμοδυναμικά σχέδια για τις διαφορετικές βιομηχανίες και ουσιαστικά όλες τις εφαρμογές.
M&C παρέχει σε σας τη μιας στάσης υπηρεσία εξαρτημάτων, το multuple-εμπορικό σήμα & τις πολλαπλάσιες πρότυπες εναλλακτικές λύσεις για την επιλογή σας. Θα καλύψουμε όλες τις απαιτήσεις σας του ανταλλάκτη θερμότητας πιάτων και θα κρατήσουμε τη μηχανή σας contunously μέσω της πλούσιας αποθήκευσης και της γρήγορης απάντησής μας.
Επιπλέον, έχουμε ένα ακριβές σύστημα ποιοτικού ελέγχου και υπηρεσιών μεταπωλήσεων, από την υλική αγορά στη συσκευασία ολοκληρωμένων προϊόντων μέχρι το προϊόν λαμβανόμενο σε καλή κατάσταση. Τα προϊόντα μας έχουν χρησιμοποιηθεί ευρέως σε όλο τον κόσμο στους διάφορους τομείς.
M&C τα πιάτα & τα στολίσματα ανταλλακτών θερμότητας πιάτων άλλα πρότυπα συστήνουν
SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ
APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ
TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ
API/Schmidt - σίγμα 7, σίγμα 9, σίγμα 13, σίγμα 26, σίγμα 27, σίγμα 36, σίγμα 66, σίγμα 106, σίγμα 229, αστέρι 45, αστέρι 90 σίγμα σίγμα και ούτω καθεξής
VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ
HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ
GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ
FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ
Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP και ούτω καθεξής
DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ
LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ
