DN32 πλαίσιο χάλυβα AISI 304 ανταλλακτών θερμότητας πιάτων σύνδεσης S4 S4A Sondex για την μπύρα γάλακτος

DN32 ανταλλάκτης θερμότητας πιάτων μεγεθών S4/S4A Sondex σύνδεσης με το ανοξείδωτο AISI 304 υλικό πλαίσιο για το γάλα το /Beer Company

S4/S4A κατασκευή ανταλλακτών θερμότητας πιάτων




Ο τύπος S4A και η σειρά πιάτων S8A με τα μήκη μέχρι 0.75m (πόδια 2,5) και ένα «μακροχρόνιο» θερμικό σχέδιο θα καλύψουν πολλά καθήκοντα μέχρι 6 μ ³ /h (26 gpm) σε μια λύση ενιαίων περασμάτων, που σημαίνει ότι όλες οι συνδέσεις είναι στην επικεφαλής πλευρά, αυτό θα εξασφαλίσει εύκολη εργασία σωλήνων και υπηρεσιών, και με την αποσυναρμολόγηση του ανταλλάκτη για την υπηρεσία, κανένας σωλήνας δεν πρέπει να αφαιρεθεί.



Αυτή η σειρά πιάτων σχεδιάζεται για μια μικρή παστερίωση μέχρι 3,000 λ/ω (ανάλογα με τον τύπο προϊόντος και του σχεδιαγράμματος θερμοκρασίας) και εξασφαλίζει μια ευγενή και μαλακή επεξεργασία προϊόντων.



Η μεταφορά θερμότητας λαμβάνεται, όταν η θερμή μέση ενέργεια μεταφορών μέσω των λεπτών, ισχυρών πιάτων ροής μεταξύ των καναλιών και το παραδίδει στο κρύο αντιτιθέμενο μέσο χωρίς μίξη των δύο μέσων. Αντίρροπη ροή creats η βέλτιστη αποδοτικότητα. Το σχέδιο πιάτων και κολπίσκων επιτρέπει αποτελεσματικό, εύκολο CIP (που καθαρίζει σε ισχύ) όλων των επιφανειών «ροής».

S4/S4A πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων


Επιφάνεια	0.04㎡
Γωνία θήτα πιάτων	Οριζόντιο 130° οριζόντιο 130°
Διάμετρος σύνδεσης	28mm
Το πιάτο ζαρώνει το πάχος	2,35 χιλ.
Πλάτος κεντρικού Length* πιάτων	381*70 χιλ.
Μορφή Length*Width πιάτων	449*140 χιλ.

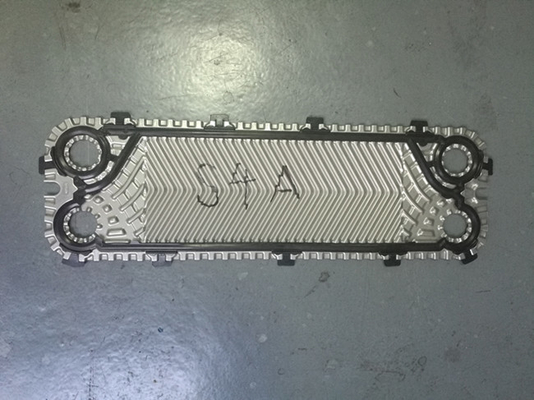

S4/S4A εικόνες στολισμάτων & πιάτων ανταλλακτών θερμότητας πιάτων





S4/S4A πλαίσια



Αριθμός πιάτων	Λ (μήκος πλαισίων) (χιλ.)	W (χιλ.)	Χ (χιλ.)	Βάρος ανώτατο, κενός (κλ)	Τύπος σύνδεσης
S4A IG16
7-34	270	200 (7,87»)	473 (18,62»)	44	1.25» πέρασε κλωστή στο σωλήνα 1» γαλακτοκομική ένωση
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87»)	621 (24,45»)	46	1.25» πέρασε κλωστή στο σωλήνα 1» γαλακτοκομική ένωση
22-32	634			49
33-55	1034			58
56-78	1334			65



S4/S4A τεχνικά στοιχεία ανταλλακτών θερμότητας πιάτων



Τύπος		S1	S4A	S6A	S8A
Μέγιστη πίεση εργασίας	PN (φραγμός)	10.16
Μέγιστη λειτουργούσα θερμοκρασία	°C	Μέχρι 180
Ελάχιστη λειτουργούσα θερμοκρασία		-10
Μέσο ροής		Νερό και διαφορετικά ρευστά, ατμός
Όγκος/κανάλι	Ι	0,09	0,17	0,13	0,21
Μέγεθος σύνδεσης		DN32/1.25»
Τύπος σύνδεσης		1.25» σωλήνας ή περασμένος κλωστή σωλήνας στο ανοξείδωτο ή το τιτάνιο (άλλα υλικά διαθέσιμα κατόπιν αιτήσεως) DN 25/1» γαλακτοκομική ένωση (για τα τρόφιμα/τα υγειονομικά πλαίσια βιομηχανίας μόνο)
Υλικό πιάτων		Το EN 1,4404 ανοξείδωτου (AISI 316L), το EN 1,4301 (AISI 304), SMO254, Hastelloy C276, τιτάνιο GR.1 Άλλα υλικά διαθέσιμα κατόπιν αιτήσεως
Πάχος πιάτων	χιλ.	0,5 Άλλα υλικά διαθέσιμα κατόπιν αιτήσεως
Υλικό στολισμάτων		NBR, EPDM, FKM Άλλα υλικά διαθέσιμα κατόπιν αιτήσεως
Τύπος σύνδεσης στολισμάτων		Κλειδαριά Sonder
Σκάφη της γραμμής στις συνδέσεις		Λαστιχένιο NBR, EPDM, FKM Το EN 1,4404 ανοξείδωτου (AISI 316L), το EN 1,4301 (AISI 304), SMO254, Hastelloy C276, τιτάνιο Gr.1
Πλαίσιο		Χρωματισμένο πλαίσιο, χρώμα RAL 5010 (άλλα χρώματα διαθέσιμα κατόπιν αιτήσεως) Πλαίσιο ανοξείδωτου, που σχεδιάζεται για τις υγειονομικές εφαρμογές (π.χ. τρόφιμα και γαλακτοκομικές βιομηχανίες)
Προδιαγραφή ζωγραφικής πλαισίων		Ζωγραφική διαθέσιμη για τις κατηγορίες C2L, C4M, C5M διάβρωσης



Χαρακτηριστικό γνώρισμα πιάτων PHE



	ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ	ΠΛΕΟΝΕΚΤΗΜΑΤΑ	ΑΥΤΟ ΠΟΥ ΕΙΝΑΙ ΣΕ ΤΟ ΓΙΑ ΣΑΣ!
Α	ΠΕΡΙΟΧΗ ΔΙΑΝΟΜΗΣ	Αποδοτική διανομή ροής	Αποτρέπει Mal-Distribution
Β	ΖΑΡΩΜΕΝΗ ΠΕΡΙΟΧΗ ΜΕΤΑΦΟΡΑΣ ΣΧΈΔΙΟ-ΘΕΡΜΟΤΗΤΑΣ ΠΙΑΤΩΝ	Προωθεί την αναταραχή, ελαχιστοποιεί το λέρωμα	Άριστη επίδραση διατήρησης σταθερής θερμοκρασίας Μεγιστοποιήστε το χρόνο εκτέλεσης
Γ	ΣΥΣΤΗΜΑΤΑ ΚΛΕΙΔΩΜΑΤΟΣ ΠΙΑΤΩΝ	Η «κλειδαριά γωνιών» και οι έννοιες «κλειδαριών φυσαλίδων» εξασφαλίζουν ένα σταθερό και καλά ευθυγραμμισμένο πακέτο πιάτων όταν κλείνουν τη μονάδα	Ασφαλής και οικονομική λειτουργία Υψηλή χρησιμότητα Ελάχιστος χρόνος διακοπής υπηρεσιών
Δ	EASYCLIP ΣΥΣΤΗΜΑ ΣΤΟΛΙΣΜΑΤΩΝ	Λοξευμένος συνδετήρας ακρών στολισμάτων εύκολα στη θέση που χρησιμοποιεί flingers σας Μένει ασφαλώς σε ισχύ και παρέχει την υψηλή ακεραιότητα σφράγισης	Αξιόπιστη λειτουργία Εύκολος και γρήγορος να αντικαταστήσει Κανένα εργαλείο που απαιτείται ειδικό

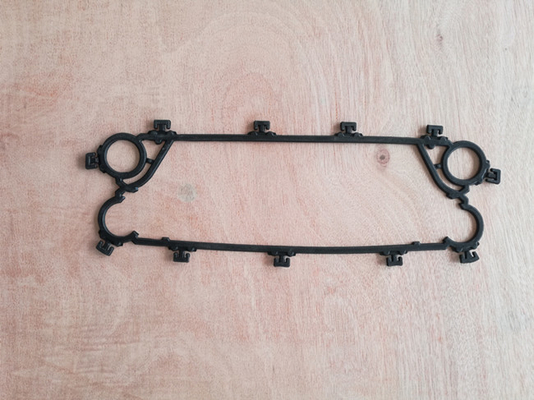

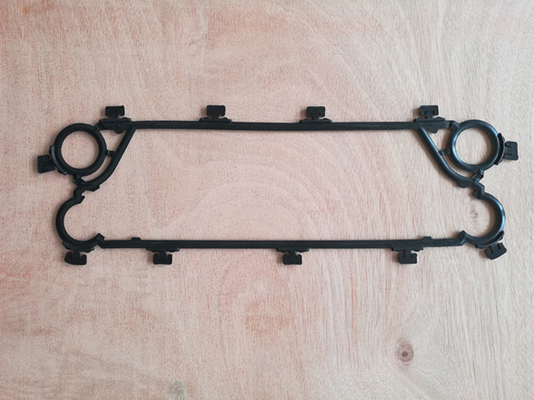

Τύπος στολισμάτων PHE



Παρακαλώ ελέγξτε τους είναι τρία ο κοινός πρότυπος τύπος στολισμάτων χρησιμοποιείται πάντα στο εμπορικό σήμα Sondex.





Τύπος πιάτων PHE



«Πιάτο έναρξης με το αριστερό πιάτο ροής στολισμάτων "" με το δεξί πιάτο ροής στολισμάτων "" με το στόλισμα» endplate με το στόλισμα»



                        Θερμικό μακρύ πιάτο                                                  Θερμικό κοντό πιάτο







• Κρεμώντας σύστημα: Τα πιάτα χαρακτηρίζουν ένα ενισχυμένο κρεμώντας σύστημα. Το κρεμώντας σύστημα βοηθά τα πιάτα να αντισταθούν την ισχυρή δύναμη σκλήρυνσης, και αποτρέπει τις καταρρεύσεις μη ευθυγράμμισης και γωνιών. Αυτό κάνει τα πιάτα μια στερεά επένδυση, καθώς η διάρκεια ζωής των πιάτων αυξάνεται και η διάρκεια υπηρεσιών μειώνεται.
• Περιοχή διανομής: Η περιοχή διανομής στα πιάτα έχει ως σκοπό να αποτρέψει τις στάσιμες ζώνες, και εξασφαλίζει μια ομαλή διανομή των μέσων πέρα από το ολόκληρο πιάτο. Επιπλέον, η πτώση πίεσης στην περιοχή διανομής είναι ελάχιστη και χρησιμοποιημένη στην περιοχή μετάδοσης θερμότητας αντ' αυτού, η οποία οδηγεί στην καλύτερη αποδοτικότητα μετάδοσης θερμότητας.
• Περιοχή μετάδοσης θερμότητας: Με μια μεγιστοποιημένη περιοχή μετάδοσης θερμότητας, είμαστε σε θέση να μειώσουμε το συνολικό αριθμό των πιάτων που απαιτούνται για τη βέλτιστη απόδοση. Τα σχέδια πιάτων μας είναι ακριβή για κάθε εφαρμογή και παρέχουν ότι οι καλύτεροι δυνατοί όροι για τις λύσεις μεταφοράς θερμότητας. M&C σας αφήνουν να σχηματίσετε επάνω την αποδοτικότητά σας και να σχηματίσετε κάτω από την κατανάλωση ενέργειάς σας.



M&C υπηρεσία και συντήρηση ανταλλακτών θερμότητας πιάτων



Μπορούμε να σας βοηθήσουμε να αποφύγετε τα προβλήματα προτού να προκύψουν με ένα προσαρμοσμένο πρόγραμμα, που κυμαίνεται από την πλήρη υποστήριξη συντήρησης ως ad hoc να συντηρήσουν. Θα επιλύσουμε το καταλληλότερο πρόγραμμα με σας για να πραγματοποιήσουμε τα διαγνωστικά απόδοσης, πιάτων και τις επιθεωρήσεις, ελάττωμα ελέγχοντας με τις γρήγορες αντικαταστάσεις, και τις επισκευές όπως απαιτείται.



Οι ειδικευμένοι τεχνικοί μας θα αποσυναρμολογήσουν γρήγορα τους ανταλλάκτες θερμότητάς σας και θα καθαρίσουν επιδέξια κάθε πιάτο χρησιμοποιώντας τις οικονομικές, φιλικές προς το περιβάλλον μεθόδους. Θα έχουμε την εγκατάστασή σας σε υπηρεσία στη πλήρη απόδοση πάλι σε χρόνο μηδέν. Είμαστε πλήρως εξοπλισμένοι για να εκτελέσουμε CIP (που καθαρίζει σε ισχύ) όπου είναι δυνατόν.



Εάν ο ανταλλάκτης θερμότητας πιάτων σας είναι ελαττωματικός ή κάτω από-εκτελώντας, οι υπηρεσίες επισκευής μας θα αποκαταστήσουν την εγκατάστασή σας στη λειτουργία σε μια στιγμή. Αντικαθιστάμε τα ελαττωματικά ή φορεμένα στολίσματα, καθώς επίσης και τα χαλασμένα ή έχοντα διαρροή πιάτα, με τα πρωτότυπα ή τις υψηλής ποιότητας αντικαταστάσεις που τέλεια ταιριάζουν με τις προδιαγραφές της εγκατάστασής σας.



Μπορούμε επίσης να αναλύσουμε την τρέχουσα οργάνωσή σας για να καθορίσουμε εάν η εγκατάσταση μπορεί να βελτιστοποιηθεί, παραδείγματος χάριν με την αύξηση του αριθμού πιάτων στον ανταλλάκτη θερμότητας. Αυτό είναι μια βελτίωση για το ολόκληρο σύστημά σας, δεδομένου ότι οι αποδοτικότεροι ανταλλάκτες θερμότητας βελτιώνουν τη γενική απόδοση χαμηλώνοντας τα ενεργειακά κόστη.



Οποιοσδήποτε οι ανάγκες σας, οι αφιερωμένες ομάδες υπηρεσιών μας στέκονται από να βοηθήσουν.



Ποιοτικός έλεγχος



Οι επιθεωρητές ποιοτικού ελέγχου μας εξετάζουν σχολαστικά τα πιάτα για τις ατέλειες. Διευθύνουμε τις δοκιμές χρωστικών ουσιών για να ανακαλύψουμε τις πιθανές διαρροές στα πιάτα, και εκτελούμε τις δοκιμές αερίου για βασισμένους τους στην αμμωνία ανταλλάκτες θερμότητας πιάτων.



Κάθε πιάτο πρέπει να ικανοποιήσει τις ακριβείς ποιοτικές απαιτήσεις μας πρίν στέλνεται στους πελάτες μας, για να εξασφαλίσει μια ανθεκτική λύση με μια μακροχρόνια διάρκεια ζωής.



Είμαστε σε θέση να εκτελέσουμε τα διαγνωστικά επιτόπια. Εάν αποκαλύπτουμε τα έχοντα διαρροή πιάτα στην τρέχουσα εγκατάστασή σας, μπορούμε να τα αντικαταστήσουμε με τα υψηλής απόδοσης πιάτα που αυξάνουν το relability και την αποδοτικότητα του συστήματός σας.





Εικόνες ανταλλακτών θερμότητας πιάτων









M&C Heat Parts Company σχεδιάγραμμα



M&C θερμάνετε τη Co. μερών, το ΕΠΕ ιδρύεται σε Wuxi, Jiangsu. M&C είναι εξειδικευμένο στο σχεδιασμό και την κατασκευή υψηλή - εξοπλισμός μεταφοράς ποιοτικής θερμότητας. Η σειρά των προϊόντων περιλαμβάνει τα πιάτα & τα στολίσματα, ανταλλάκτες θερμότητας πιάτων, οι ανταλλάκτες θερμότητας και συγκόλλησαν τους ανταλλάκτες θερμότητας. Κατά συνέπεια, ως έναν από τους λίγους παραγωγούς παγκοσμίως, M&C προσφέρει τις λύσεις με τα βέλτιστα θερμοδυναμικά σχέδια για τις διαφορετικές βιομηχανίες και ουσιαστικά όλες τις εφαρμογές.

M&C παρέχει σε σας τη μιας στάσης υπηρεσία εξαρτημάτων, το multuple-εμπορικό σήμα & τις πολλαπλάσιες πρότυπες εναλλακτικές λύσεις για την επιλογή σας. Θα καλύψουμε όλες τις απαιτήσεις σας του ανταλλάκτη θερμότητας πιάτων και θα κρατήσουμε τη μηχανή σας contunously μέσω της πλούσιας αποθήκευσης και της γρήγορης απάντησής μας.

Επιπλέον, έχουμε ένα ακριβές σύστημα ποιοτικού ελέγχου και υπηρεσιών μεταπωλήσεων, από την υλική αγορά στη συσκευασία ολοκληρωμένων προϊόντων μέχρι το προϊόν λαμβανόμενο σε καλή κατάσταση. Τα προϊόντα μας έχουν χρησιμοποιηθεί ευρέως σε όλο τον κόσμο στους διάφορους τομείς.







M&C τα πιάτα & τα στολίσματα ανταλλακτών θερμότητας πιάτων άλλα πρότυπα συστήνουν



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

API/Schmidt - σίγμα 7, σίγμα 9, σίγμα 13, σίγμα 26, σίγμα 27, σίγμα 36, σίγμα 66, σίγμα 106, σίγμα 229, αστέρι 45, αστέρι 90 σίγμα σίγμα και ούτω καθεξής

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP και ούτω καθεξής

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ



M&C αγαθά ανταλλακτών θερμότητας πιάτων έτοιμα στην παράδοση
