Ανταλλάκτης θερμότητας πιάτων S8/S8A Sondex/Danfoss για μικρό - μεγέθους παστερίωση που χρησιμοποιείται στη βιομηχανία τροφίμων

S8/S8A αρχή σχεδίου ανταλλακτών θερμότητας πιάτων




Ο τύπος S4A και η σειρά πιάτων S8A με τα μήκη μέχρι 0.75m (πόδια 2,5) και ένα «μακροχρόνιο» θερμικό σχέδιο θα καλύψουν πολλά καθήκοντα μέχρι 6 μ ³ /h (26 gpm) σε μια λύση ενιαίων περασμάτων, που σημαίνει ότι όλες οι συνδέσεις είναι στην επικεφαλής πλευρά, αυτό θα εξασφαλίσει εύκολη εργασία σωλήνων και υπηρεσιών, και με την αποσυναρμολόγηση του ανταλλάκτη για την υπηρεσία, κανένας σωλήνας δεν πρέπει να αφαιρεθεί.



Αυτή η σειρά πιάτων σχεδιάζεται για μια μικρή παστερίωση μέχρι 3,000 λ/ω (ανάλογα με τον τύπο προϊόντος και του σχεδιαγράμματος θερμοκρασίας) και εξασφαλίζει μια ευγενή και μαλακή επεξεργασία προϊόντων.



Η μεταφορά θερμότητας λαμβάνεται, όταν η θερμή μέση ενέργεια μεταφορών μέσω των λεπτών, ισχυρών πιάτων ροής μεταξύ των καναλιών και το παραδίδει στο κρύο αντιτιθέμενο μέσο χωρίς μίξη των δύο μέσων. Αντίρροπη ροή creats η βέλτιστη αποδοτικότητα. Το σχέδιο πιάτων και κολπίσκων επιτρέπει αποτελεσματικό, εύκολο CIP (που καθαρίζει σε ισχύ) όλων των επιφανειών «ροής».

S8/S8A πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων


Επιφάνεια	0.08㎡
Γωνία θήτα πιάτων	Οριζόντιο 130° κάθετο 130°
Διάμετρος σύνδεσης	28mm
Το πιάτο ζαρώνει το πάχος	2,35 χιλ.
Πλάτος κεντρικού Length* πιάτων	656*70 χιλ.
Μορφή Length*Width πιάτων	724*140 χιλ.

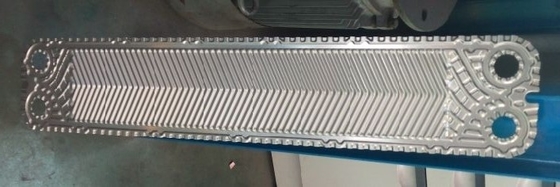

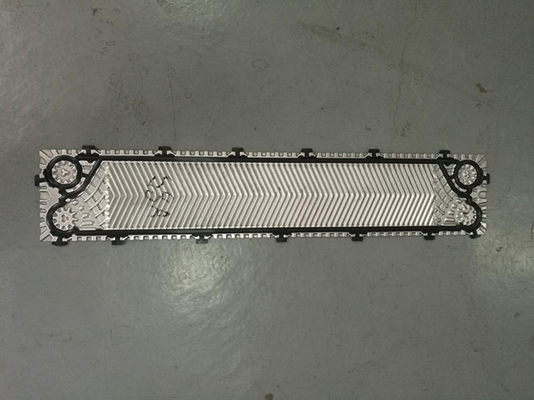

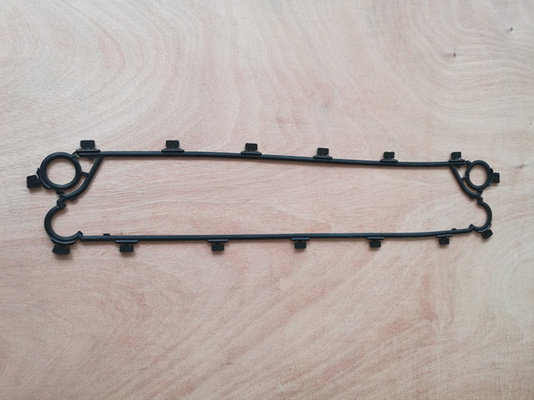

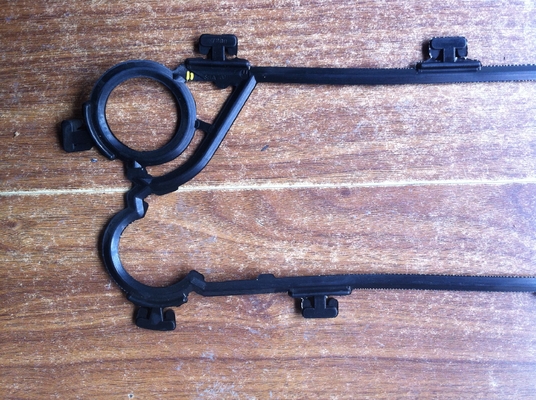

S8/S8A εικόνες στολισμάτων & πιάτων ανταλλακτών θερμότητας πιάτων









S8/S8A πλαίσια



Αριθμός πιάτων	Λ (μήκος πλαισίων) (χιλ.)	W (χιλ.)	Χ (χιλ.)	Βάρος ανώτατο, κενός (κλ)	Τύπος σύνδεσης
S8A FG16
7-19	275	200 (7,87»)	758 (29,84»)	74	DN25/1» γαλακτοκομική ένωση
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87»)	913-943 (35,95» - 37,13»)	77	DN25/1» γαλακτοκομική ένωση
56-75	548			83
76-95	648			109
96-124	798			140



S8/S8A τεχνικά στοιχεία ανταλλακτών θερμότητας πιάτων



Τύπος		S1	S4A	S6A	S8A
Μέγιστη πίεση εργασίας	PN (φραγμός)	10.16
Μέγιστη λειτουργούσα θερμοκρασία	°C	Μέχρι 180
Ελάχιστη λειτουργούσα θερμοκρασία		-10
Μέσο ροής		Νερό και διαφορετικά ρευστά, ατμός
Όγκος/κανάλι	Ι	0,09	0,17	0,13	0,21
Μέγεθος σύνδεσης		DN32/1.25»
Τύπος σύνδεσης		1.25» σωλήνας ή περασμένος κλωστή σωλήνας στο ανοξείδωτο ή το τιτάνιο (άλλα υλικά διαθέσιμα κατόπιν αιτήσεως) DN 25/1» γαλακτοκομική ένωση (για τα τρόφιμα/τα υγειονομικά πλαίσια βιομηχανίας μόνο)
Υλικό πιάτων		Το EN 1,4404 ανοξείδωτου (AISI 316L), το EN 1,4301 (AISI 304), SMO254, Hastelloy C276, τιτάνιο GR.1 Άλλα υλικά διαθέσιμα κατόπιν αιτήσεως
Πάχος πιάτων	χιλ.	0,5  Άλλα υλικά διαθέσιμα κατόπιν αιτήσεως
Υλικό στολισμάτων		NBR, EPDM, FKM  Άλλα υλικά διαθέσιμα κατόπιν αιτήσεως
Τύπος σύνδεσης στολισμάτων		Κλειδαριά Sonder
Σκάφη της γραμμής στις συνδέσεις		Λαστιχένιο NBR, EPDM, FKM Το EN 1,4404 ανοξείδωτου (AISI 316L), το EN 1,4301 (AISI 304), SMO254, Hastelloy C276, τιτάνιο Gr.1
Πλαίσιο		Χρωματισμένο πλαίσιο, χρώμα RAL 5010 (άλλα χρώματα διαθέσιμα κατόπιν αιτήσεως) Πλαίσιο ανοξείδωτου, που σχεδιάζεται για τις υγειονομικές εφαρμογές (π.χ. τρόφιμα και γαλακτοκομικές βιομηχανίες)
Προδιαγραφή ζωγραφικής πλαισίων		Ζωγραφική διαθέσιμη για τις κατηγορίες C2L, C4M, C5M διάβρωσης



Χαρακτηριστικό γνώρισμα πιάτων PHE



	ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ	ΠΛΕΟΝΕΚΤΗΜΑΤΑ	ΑΥΤΟ ΠΟΥ ΕΙΝΑΙ ΣΕ ΤΟ ΓΙΑ ΣΑΣ!
Α	ΠΕΡΙΟΧΗ ΔΙΑΝΟΜΗΣ	Αποδοτική διανομή ροής	Αποτρέπει Mal-Distribution
Β	ΖΑΡΩΜΕΝΗ ΠΕΡΙΟΧΗ ΜΕΤΑΦΟΡΑΣ ΣΧΈΔΙΟ-ΘΕΡΜΟΤΗΤΑΣ ΠΙΑΤΩΝ	Προωθεί την αναταραχή, ελαχιστοποιεί το λέρωμα	Άριστη επίδραση διατήρησης σταθερής θερμοκρασίας Μεγιστοποιήστε το χρόνο εκτέλεσης
Γ	ΣΥΣΤΗΜΑΤΑ ΚΛΕΙΔΩΜΑΤΟΣ ΠΙΑΤΩΝ	Η «κλειδαριά γωνιών» και οι έννοιες «κλειδαριών φυσαλίδων» εξασφαλίζουν ένα σταθερό και καλά ευθυγραμμισμένο πακέτο πιάτων όταν κλείνουν τη μονάδα	Ασφαλής και οικονομική λειτουργία Υψηλή χρησιμότητα Ελάχιστος χρόνος διακοπής υπηρεσιών
Δ	EASYCLIP ΣΥΣΤΗΜΑ ΣΤΟΛΙΣΜΑΤΩΝ	Λοξευμένος συνδετήρας ακρών στολισμάτων εύκολα στη θέση που χρησιμοποιεί flingers σας Μένει ασφαλώς σε ισχύ και παρέχει την υψηλή ακεραιότητα σφράγισης	Αξιόπιστη λειτουργία Εύκολος και γρήγορος να αντικαταστήσει Κανένα εργαλείο που απαιτείται ειδικό







Τύπος στολισμάτων PHE



Παρακαλώ ελέγξτε τους είναι τρία ο κοινός πρότυπος τύπος στολισμάτων χρησιμοποιείται πάντα στο εμπορικό σήμα Sondex.





Τύπος πιάτων PHE



«Πιάτο έναρξης με το αριστερό πιάτο ροής στολισμάτων "" με το δεξί πιάτο ροής στολισμάτων "" με το στόλισμα» endplate με το στόλισμα»



                        Θερμικό μακρύ πιάτο                                                  Θερμικό κοντό πιάτο





Επίλυση προβλήματος PHE



Εάν έχετε τα προβλήματα με τον ανταλλάκτη θερμότητας τύπων πιάτων σας, στις περισσότερες περιπτώσεις αυτά μπορούν να λυθούν από το προσωπικό σας. Παρακαλώ βρείτε κάτω από μια περίληψη των πιθανών προβλημάτων καθώς επίσης και των πιθανών αιτιών και των λύσεων.



Ένας όρος για τη συνεχή κατάλληλη λειτουργία του ανταλλάκτη θερμότητας τύπων πιάτων σας είναι στην ακριβή συμμόρφωση με τις επιτρεπτές τιμές για την πίεση και τη θερμοκρασία που αναφέρονται στο πιάτο ονόματος.

Η υπέρβαση αυτών των τιμών, ακόμη και ως αιχμές μιας short-lasting πίεσης θα προκαλέσει τη ζημία στη μονάδα και θα είναι η αιτία των προβλημάτων.



Για να αποφύγουμε τις δαπανηρές επισκευές, σας συμβουλεύουμε για να έχουμε την εργασία και τη συντήρηση εγκαταστάσεων που εκτελούνται από το κατάλληλα εκπαιδευμένο προσωπικό. Μπορείτε επίσης να μας έρθετε σε επαφή με.



Πρόβλημα	Πιθανή αιτία	Πιθανή λύση
Διαρροή	Στις συνδέσεις	Ελέγξτε τα λαστιχένια σκάφη της γραμμής (εάν εγκαθίσταται) Ελέγξτε το στόλισμα φλαντζών (εάν εγκαθίσταται) Ελέγξτε O-ring Εγκαταστήστε τους σωλήνες ένταση-ελεύθερους
	Μίξη αρχικός και δευτεροβάθμιος   κύκλωμα	Ελέγξτε τα πιάτα για τις τρύπες ή/και τις ρωγμές
	Στη συσκευασία πιάτων	Ελέγξτε τη συνέλευση Ελέγξτε τον όρο των στολισμάτων Ελέγξτε την κατάλληλη θέση του στολίσματος
	Οι λειτουργούντες όροι παρεκκλίνουν   από την προδιαγραφή	Ρυθμίστε τους λειτουργούντες όρους
Ανεπαρκής   Ικανότητα	Αέρας στο σύστημα	Εξαερίστε το σύστημα σωλήνων Ελέγξτε την εργασία σωλήνων για τις πιθανές παγίδες αέρα
	Οι λειτουργούντες όροι παρεκκλίνουν   από την προδιαγραφή	Ρυθμίστε τους λειτουργούντες όρους
	Ο ανταλλάκτης θερμότητας είναι βρώμικος	Καθαρίστε τον ανταλλάκτη θερμότητας
	Οι συνδέσεις ήταν   ανταλλαγμένος	Ξανακάνετε την εργασία σωλήνων
Πάρα πολύ υψηλός   πτώση πίεσης	Ροή μεγάλη η ροή σχεδίου	Ρυθμίστε τη ροή
	Κανάλια στο πιάτο που εμποδίζεται	Η εκροή/καθαρίζει
	Ανακριβείς μετρήσεις	Ελέγξτε το δείκτη πίεσης
	Μέσο που παρεκκλίνει από το σχέδιο	Η προσθήκη για παράδειγμα του αντιψυκτικού θα αυξήσει την πτώση πίεσης
	Αέρας στο σύστημα	Εξαερίστε το σύστημα σωλήνων Ελέγξτε την εργασία σωλήνων για τις πιθανές παγίδες αέρα
