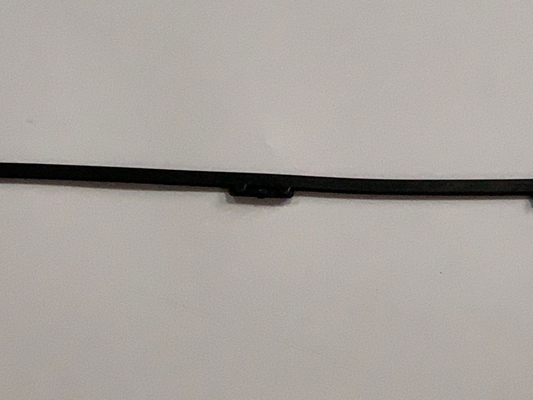

Σφραγίδες ανταλλακτών θερμότητας Sondex S47 S47A για τη βιομηχανία χυμού γάλακτος

Ανταλλάκτες θερμότητας πιάτων S47/S47A Sondex για τη βιομηχανία γάλακτος/χυμού

S47/S47A κατασκευή ανταλλακτών θερμότητας πιάτων


Πλαίσιο	Πιάτα	Στολίσματα
Ο ανταλλάκτης θερμότητας αποτελείται από ένα πιάτο πλαισίων (κεφάλι), ένα πιάτο πίεσης (οπαδός), έναν φέρνοντας φραγμό, έναν χαμηλότερο φραγμό και μια στήλη. Τα μπουλόνια δεσμών (στερέωση) χρησιμοποιούνται για να πιέσουν τη συσκευασία πιάτων από κοινού. Το μέγεθος και ο αριθμός είναι ανάλογα με τον τύπο ανταλλάκτη θερμότητας.	Η συσκευασία πιάτων αποτελείται από τα πιάτα με ένα αυλάκι κατά μήκος του πλαισίου του πιάτου και γύρω από τους λιμένες. Ο αριθμός πιάτων είναι, καθώς επίσης και μέγεθος και διάσταση, εξαρτώμενα από τη θερμική παραγωγή που απαιτείται. Ανάλογα με το ανοξείδωτο ή το τιτάνιο εφαρμογής τα πιάτα να χρησιμοποιηθούν	Το αυλάκι που παρέχεται στα πιάτα κρατά το ειδικό στόλισμα. Ο σκοπός αυτού του στολίσματος είναι να αποτραπεί το ανακάτεμα των μέσων και της διαρροής στο εξωτερικό. Τα στολίσματα επιλέγονται για να ταιριάξουν τον πραγματικό συνδυασμό θερμοκρασίας, χημική αντίσταση και πιθανοί άλλοι όροι που εξετάζονται. Μπορούν να παρασχεθούν σε Viton, το νιτρίλιο ή EPDM.

S47/S47A πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων


Επιφάνεια	0.47㎡
Γωνία θήτα πιάτων	55 ° 115 °
Διάμετρος σύνδεσης	100mm
Το πιάτο ζαρώνει το πάχος	2,6 χιλ.
Πλάτος κεντρικού Length* πιάτων	1365*225 χιλ.
Μορφή Length*Width πιάτων	1518*380 χιλ.



S47/S47A τεχνικές πληροφορίες ανταλλακτών θερμότητας πιάτων



Πλαίσιο	Χρωματισμένο πλαίσιο Πλαίσιο ανοξείδωτου, που σχεδιάζεται για τα τρόφιμα και την καθημερινή βιομηχανία Και τα δύο πλαίσια έρχονται με τη στερέωση των μπουλονιών που τοποθετούνται γύρω από την άκρη πλαισίων.
Πίεση σχεδίου	Χρωματισμένα πλαίσια: 1.0/1.5/2.5 MPA. (145/217/362 PSI) Πλαίσιο ανοξείδωτου: 1.0/1.6 MPA (145/232 PSI)
Ενδιάμεσα πλαίσια	Ενδιάμεσοι πλαίσια και φραγμοί γωνιών στο ανοξείδωτο.
Συνδέσεις	DN150/6» η φλάντζα στο χάλυβα άνθρακα, ή με AISI 316 ή το τιτάνιο DN100/4», γαλακτοκομικές ενώσεις DN125/5» και DN150/6» Σύμφωνα με όλα τα γνωστά πρότυπα.
Υλικό πιάτων	AISI304/316, 254 SMO και τιτάνιο.  Άλλα υλικά διαθέσιμα κατόπιν αιτήσεως.
Στολίσματα	Το στόλισμα τοποθετείται στο κλειστό αυλάκι στολισμάτων, το οποίο διαμορφώνεται από τα πιάτα. Αυτό το σχέδιο καθιστά το πιάτο κατάλληλο για τις υψηλές πιέσεις εργασίας. Τα πιάτα καθοδηγούνται έντονα κατά τη διάρκεια της συνέλευσης του ανταλλάκτη θερμότητας πιάτων. Υλικά: NBR, EPDM και Viton. Άλλα υλικά διαθέσιμα κατόπιν αιτήσεως.
Πρόσθετος εξοπλισμός	Κάλυψη ασφάλειας στο ανοξείδωτο Μονώνοντας σακάκι Συγκεντρώνοντας κλειδί Πόδια ιδρύματος για το κοινό πλαίσιο Φλάντζα οργάνων Θερμόμετρο και μανόμετρο



S47/S47A εικόνες στολισμάτων & πιάτων ανταλλακτών θερμότητας πιάτων







S47/S47A πλαίσια



Αριθμός πιάτων	Λ (μήκος πλαισίων) (χιλ.)	W (χιλ.)	Χ (χιλ.)	Βάρος ανώτατο, κενός (κλ)	Τύπος σύνδεσης
S47 IS16
7-42	439	480 (18,89»)	1715 (67,52»)	529	Φλάντζα DN 100 ή 4»
43-60	539			581
61-79	639			634
80-151	1039			833
S47 IS16
7-70	680	480 (18,89»)	1823 (71,78»)	862	Φλάντζα DN 100 ή 4»
71-142	1080			1091
143-197	1380			1265
198-233	1580			1379
234-324	2080			1668

S47 IS25
7-67	685	480 (18,89»)	1824 (71,81»)	1088	Φλάντζα DN 100 ή 4»
68-139	1085			1350
140-192	1385			1545
193-228	1585			1676
229-317	2085			2001



Χαρακτηριστικό γνώρισμα πιάτων PHE



	ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ	ΠΛΕΟΝΕΚΤΗΜΑΤΑ	ΑΥΤΟ ΠΟΥ ΕΙΝΑΙ ΣΕ ΤΟ ΓΙΑ ΣΑΣ!
Α	ΠΕΡΙΟΧΗ ΔΙΑΝΟΜΗΣ	Αποδοτική διανομή ροής	Αποτρέπει Mal-Distribution
Β	ΖΑΡΩΜΕΝΗ ΠΕΡΙΟΧΗ ΜΕΤΑΦΟΡΑΣ ΣΧΈΔΙΟ-ΘΕΡΜΟΤΗΤΑΣ ΠΙΑΤΩΝ	Προωθεί την αναταραχή, ελαχιστοποιεί το λέρωμα	Άριστη επίδραση διατήρησης σταθερής θερμοκρασίας Μεγιστοποιήστε το χρόνο εκτέλεσης
Γ	ΣΥΣΤΗΜΑΤΑ ΚΛΕΙΔΩΜΑΤΟΣ ΠΙΑΤΩΝ	Η «κλειδαριά γωνιών» και οι έννοιες «κλειδαριών φυσαλίδων» εξασφαλίζουν ένα σταθερό και καλά ευθυγραμμισμένο πακέτο πιάτων όταν κλείνουν τη μονάδα	Ασφαλής και οικονομική λειτουργία Υψηλή χρησιμότητα Ελάχιστος χρόνος διακοπής υπηρεσιών
Δ	EASYCLIP ΣΥΣΤΗΜΑ ΣΤΟΛΙΣΜΑΤΩΝ	Λοξευμένος συνδετήρας ακρών στολισμάτων εύκολα στη θέση που χρησιμοποιεί flingers σας Μένει ασφαλώς σε ισχύ και παρέχει την υψηλή ακεραιότητα σφράγισης	Αξιόπιστη λειτουργία Εύκολος και γρήγορος να αντικαταστήσει Κανένα εργαλείο που απαιτείται ειδικό







Τύπος στολισμάτων PHE



Παρακαλώ ελέγξτε τους είναι τρία ο κοινός πρότυπος τύπος στολισμάτων χρησιμοποιείται πάντα στο εμπορικό σήμα Sondex.







Τεχνικές πληροφορίες PHE



Πλαίσιο

• Χρωματισμένο πλαίσιο, χρώμα RAL 5010 (διαθέσιμο σε άλλα χρώματα)
• Πλαίσιο ανοξείδωτου, που σχεδιάζεται για το ffod και τη γαλακτοκομική βιομηχανία.

Και τα δύο πλαίσια έρχονται με τη στερέωση των μπουλονιών που τοποθετούνται γύρω από την άκρη πλαισίων.



Πίεση σχεδίου

• Θλιμμένα πλαίσια: 1.0/1.6/2.5 MPA. (145/232/362 PSI)
• Πλαίσιο ανοξείδωτου: 1.0/1.6 MPA. (145/232 PSI)

Ενδιάμεσα πλαίσια



Τα ενδιάμεσοι πλαίσια και οι φραγμοί γωνιών για ΕΙΝΑΙ και FS πλαίσια στο ανοξείδωτο.



Πρότυπα Contruction

• EN13445 (PED 2014/68/EU)
• ASME SEC VIII, Div.1

Συνδέσεις

• DN100/4» η φλάντζα στο χάλυβα άνθρακα, λάστιχο ευθυγράμμισε ή με AISI 316 ή το τιτάνιο.
• DN80/3» και γαλακτοκομικές ενώσεις DN100/4».

Σύμφωνα με όλα τα γνωστά πρότυπα.



Υλικό πιάτων



AISI 304/316, 254 SMO και τιτάνιο. Ασφαλή» πιάτα επίσης 2*0.4mm «Sonder, για τα τρόφιμα και τη βιομηχανία.

Άλλα υλικά διαθέσιμα κατόπιν αιτήσεως.



Στολίσματα



Το στόλισμα είναι το μοναδικό μη-κολλημένο στόλισμα «κλειδαριών Sonder» που κλειδώνει τα πιάτα μαζί με τα ισχυρά λαστιχένια κουμπιά, έτσι ώστε τα πιάτα καθοδηγούνται έντονα κατά τη διάρκεια της συνέλευσης του ανταλλάκτη θερμότητας πιάτων.

Υλικά: NBR, EPDM και Viton.

Άλλος υλικός διαθέσιμος κατόπιν αιτήσεως.



Πρόσθετος εξοπλισμός

• Κάλυψη ασφάλειας στο ανοξείδωτο
• Μονώνοντας σακάκι
• Συγκεντρώνοντας κλειδί
• Πόδια ιδρύματος
• Φλάντζα οργάνων
• Θερμόμετρο και μανόμετρο

Επίλυση προβλήματος PHE



Εάν έχετε τα προβλήματα με τον ανταλλάκτη θερμότητας τύπων πιάτων σας, στις περισσότερες περιπτώσεις αυτά μπορούν να λυθούν από το προσωπικό σας. Παρακαλώ βρείτε κάτω από μια περίληψη των πιθανών προβλημάτων καθώς επίσης και των πιθανών αιτιών και των λύσεων.



Ένας όρος για τη συνεχή κατάλληλη λειτουργία του ανταλλάκτη θερμότητας τύπων πιάτων σας είναι στην ακριβή συμμόρφωση με τις επιτρεπτές τιμές για την πίεση και τη θερμοκρασία που αναφέρονται στο πιάτο ονόματος.

Η υπέρβαση αυτών των τιμών, ακόμη και ως αιχμές μιας short-lasting πίεσης θα προκαλέσει τη ζημία στη μονάδα και θα είναι η αιτία των προβλημάτων.



Για να αποφύγουμε τις δαπανηρές επισκευές, σας συμβουλεύουμε για να έχουμε την εργασία και τη συντήρηση εγκαταστάσεων που εκτελούνται από το κατάλληλα εκπαιδευμένο προσωπικό. Μπορείτε επίσης να μας έρθετε σε επαφή με.



Πρόβλημα	Πιθανή αιτία	Πιθανή λύση
Διαρροή	Στις συνδέσεις	Ελέγξτε τα λαστιχένια σκάφη της γραμμής (εάν εγκαθίσταται) Ελέγξτε το στόλισμα φλαντζών (εάν εγκαθίσταται) Ελέγξτε O-ring Εγκαταστήστε τους σωλήνες ένταση-ελεύθερους
	Μίξη αρχικός και δευτεροβάθμιος   κύκλωμα	Ελέγξτε τα πιάτα για τις τρύπες ή/και τις ρωγμές
	Στη συσκευασία πιάτων	Ελέγξτε τη συνέλευση Ελέγξτε τον όρο των στολισμάτων Ελέγξτε την κατάλληλη θέση του στολίσματος
	Οι λειτουργούντες όροι παρεκκλίνουν   από την προδιαγραφή	Ρυθμίστε τους λειτουργούντες όρους
Ανεπαρκής   Ικανότητα	Αέρας στο σύστημα	Εξαερίστε το σύστημα σωλήνων Ελέγξτε την εργασία σωλήνων για τις πιθανές παγίδες αέρα
	Οι λειτουργούντες όροι παρεκκλίνουν   από την προδιαγραφή	Ρυθμίστε τους λειτουργούντες όρους
	Ο ανταλλάκτης θερμότητας είναι βρώμικος	Καθαρίστε τον ανταλλάκτη θερμότητας
	Οι συνδέσεις ήταν   ανταλλαγμένος	Ξανακάνετε την εργασία σωλήνων
Πάρα πολύ υψηλός   πτώση πίεσης	Ροή μεγάλη η ροή σχεδίου	Ρυθμίστε τη ροή
	Κανάλια στο πιάτο που εμποδίζεται	Η εκροή/καθαρίζει
	Ανακριβείς μετρήσεις	Ελέγξτε το δείκτη πίεσης
	Μέσο που παρεκκλίνει από το σχέδιο	Η προσθήκη για παράδειγμα του αντιψυκτικού θα αυξήσει την πτώση πίεσης
	Αέρας στο σύστημα	Εξαερίστε το σύστημα σωλήνων Ελέγξτε την εργασία σωλήνων για τις πιθανές παγίδες αέρα



Εικόνες ανταλλακτών θερμότητας πιάτων







M&C Heat Parts Company σχεδιάγραμμα



M&C θερμάνετε τη Co. μερών, το ΕΠΕ ιδρύεται σε Wuxi, Jiangsu. M&C είναι εξειδικευμένο στο σχεδιασμό και την κατασκευή υψηλή - εξοπλισμός μεταφοράς ποιοτικής θερμότητας. Η σειρά των προϊόντων περιλαμβάνει τα πιάτα & τα στολίσματα, ανταλλάκτες θερμότητας πιάτων, οι ανταλλάκτες θερμότητας και συγκόλλησαν τους ανταλλάκτες θερμότητας. Κατά συνέπεια, ως έναν από τους λίγους παραγωγούς παγκοσμίως, M&C προσφέρει τις λύσεις με τα βέλτιστα θερμοδυναμικά σχέδια για τις διαφορετικές βιομηχανίες και ουσιαστικά όλες τις εφαρμογές.

M&C παρέχει σε σας τη μιας στάσης υπηρεσία εξαρτημάτων, το multuple-εμπορικό σήμα & τις πολλαπλάσιες πρότυπες εναλλακτικές λύσεις για την επιλογή σας. Θα καλύψουμε όλες τις απαιτήσεις σας του ανταλλάκτη θερμότητας πιάτων και θα κρατήσουμε τη μηχανή σας contunously μέσω της πλούσιας αποθήκευσης και της γρήγορης απάντησής μας.

Επιπλέον, έχουμε ένα ακριβές σύστημα ποιοτικού ελέγχου και υπηρεσιών μεταπωλήσεων, από την υλική αγορά στη συσκευασία ολοκληρωμένων προϊόντων μέχρι το προϊόν λαμβανόμενο σε καλή κατάσταση. Τα προϊόντα μας έχουν χρησιμοποιηθεί ευρέως σε όλο τον κόσμο στους διάφορους τομείς.







M&C τα πιάτα & τα στολίσματα ανταλλακτών θερμότητας πιάτων άλλα πρότυπα συστήνουν



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

API/Schmidt - σίγμα 7, σίγμα 9, σίγμα 13, σίγμα 26, σίγμα 27, σίγμα 36, σίγμα 66, σίγμα 106, σίγμα 229, αστέρι 45, αστέρι 90 σίγμα σίγμα και ούτω καθεξής

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP και ούτω καθεξής

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ



M&C αγαθά ανταλλακτών θερμότητας πιάτων έτοιμα στην παράδοση
