στολίσματα ανταλλακτών θερμότητας σύνδεσης NBRHT NT250S 250mm για την αντικατάσταση Kelvion Gea

Πιάτο και στόλισμα NT250S ανταλλακτών θερμότητας πιάτων της Κίνας για την αντικατάσταση Kelvion- Gea



Εισαγωγή ανταλλακτών θερμότητας πιάτων



Αριθ.	Συστατικό	Αριθ.	Συστατικό
1	Τοπ ακτίνα	6	Καλύπτει
2	Συνδέσεις σωληνώσεων	7	Ακτίνα κατώτατων οδηγών
3	Σταθερό πιάτο	8	Καλύπτει το στόλισμα
4	Στήλη	9	Καρύδι να εντείνει το μπουλόνι
5	Χαλαρό πιάτο	10	Να εντείνει τα μπουλόνια

NT250S πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων




Επιφάνεια	0.88㎡
Γωνία θήτα πιάτων	Οριζόντια 124 ° κάθετο 124°
Διάμετρος σύνδεσης	250 χιλ.
Το πιάτο ζαρώνει το πάχος	3.1mm
Πλάτος κεντρικού Length* πιάτων	1406*420 χιλ.
Μορφή Length*Width πιάτων	1736*745 χιλ.



NT250S τεχνικές πληροφορίες ανταλλακτών θερμότητας πιάτων





Πρότυπο	Μέγεθος σύνδεσης	Dim.A	Dim.B	Dim.C
NT250S	10» ονομαστικός (DN250)	35.2» (895mm)	89.5» (2273mm)	Μέχρι 159» (4039mm)
NT250M			99.6» (2529mm)
NT250L			112.8» (2866mm)



Πιάτο μεταφοράς θερμότητας	316L ανοξείδωτος, 304 ανοξείδωτα, τιτάνιο, Hastelloy, 904L, SMO254 και άλλα κατόπιν αιτήσεως
Στόλισμα	NBR, EPDM, Viton και άλλα κατόπιν αιτήσεως
Πιάτο πίεσης	Χάλυβας άνθρακα, ανοξείδωτο και άλλα κατόπιν αιτήσεως
Σύνδεση λιμένων	Unlined, το μέταλλο ευθυγράμμισε (ανοξείδωτος, τιτάνιο και άλλα κατόπιν αιτήσεως), ενωμένη στενά φλάντζα λαιμών, περασμένη κλωστή θηλή και άλλες κατόπιν αιτήσεως
Μέγιστη πίεση σχεδίου	Η μέγιστη πίεση σχεδίου είναι 300 psig (BAR 21). Ανάλογα με την εφαρμογή.
Μέγιστη θερμοκρασία σχεδίου	Η μέγιστη τυποποιημένη θερμοκρασία σχεδίου είναι 330 °F (170 °C). Οι υψηλότερες θερμοκρασίες είναι διαθέσιμες κατόπιν αιτήσεως.
Κατά προσέγγιση μέγιστο υγρό ποσοστό ροής	NT50: 175 gpm (40 μ ³ /hour) NT100: 830 gpm (190 μ ³ /hour) NT150: 1540 gpm (350 μ ³ /hour) NT250: 3960 gpm (900 μ ³ /hour) NT350: 8380 gpm (1900 μ ³ /hour) NT500: 20.000 gpm (4000 μ ³ /hour)

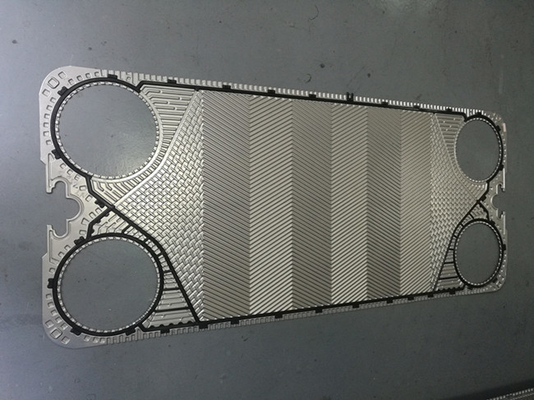

NT250S εικόνες στολισμάτων & πιάτων ανταλλακτών θερμότητας πιάτων









NT250S εφαρμογή και οφέλη ανταλλακτών θερμότητας πιάτων



Εφαρμογή:



Με τη ομάδα προϊόντων μερών θερμότητας M&C, η σειρά NT είναι α ο ανταλλάκτης θερμότητας πιάτων για τις πολλαπλάσιες εφαρμογές. Ποικιλία των υλικών που λειτουργούν πέρα από μια ευρεία σειρά των υγρών, των θερμοκρασιών και των πιέσεων. Καλοταιριασμένος για αυτές τις υγρός--υγρές εφαρμογές:



HVAC	Χημικός	Ζάχαρη	Ναυτικό
Τρόφιμα	Ανανεώσιμη ενέργεια	Δύναμη



Οφέλη:



Μεταβλητότητα

• Το σωστό σχέδιο, όχι ένα «αγαθό αρκετό» σχέδιο. Μια ευρεία ποικιλία των υλικών, τα μεγέθη, και οι διαμορφώσεις πιάτων συνδυάζουν με το περίπλοκο λογισμικό επιλογής να εξασφαλίσουν μια τέλεια επιλογή, οποιοσδήποτε οι ανάγκες σας.
• Το συμπαγές ίχνος επιτρέπει σε σας για να το χρησιμοποιήσει στις θέσεις τις οποίες δεν θα ονειρευόσαστε με έναν ανταλλάκτη θερμότητας κοχυλιών και σωλήνων.

Υψηλότερη απόδοση με χαμηλότερο κόστος -

• Corrugations πιάτων Optiwave διανέμουν το υγρό ομοιόμορφα πέρα από το ολόκληρο πλάτος πιάτων, που μεγιστοποιεί τη μεταφορά θερμότητας και που ελαχιστοποιεί τον αριθμό πιάτων (και κόστους) που απαιτείται.

Κατάλληλη συντήρηση

• Το μόλυβδος-INS πιάτων PosLoc αναγκάζει το πακέτο πιάτων για να μόνος-ευθυγραμμίσει κατά τον επανατοποθέτηση.
• Τα εργαλείο-ελεύθερα στολίσματα Ecoloc κάνουν την αντικατάσταση στολισμάτων μια θραύση.
• Τα μεμονωμένα πιάτα σημαίνουν ότι κανένα βαρύ ανυψωτικό εργαλείο δεν απαιτείται. Γρηγορότερη αποδοτικότερη συντήρηση, με τους πιό σύντομους χρόνους διακοπής.

Μακριά ζωή υπηρεσιών

• Το προσεκτικό corrugation σχέδιο παρέχει την ιδανική ισορροπία της υψηλής αναταραχής και της κατάλληλης ρευστής διανομής, που μειώνει το λέρωμα από τα λιγότερο από τέλεια μέσα.

Όροι και λύσεις διαρροών ανταλλακτών θερμότητας πιάτων





Όταν καλύπτει το πακέτο εντείνεται λιγότερο από να εντείνει τη διάσταση ένα λεπτό, καλύπτει είναι χαλασμένος. Το PHE μπορεί να γίνει leaky και τα μέσα ροής μπορούν να δραπετεύσουν.

• Μην εντείνετε ποτέ λιγότερο από να εντείνει τη διάσταση ένα λεπτό.
• Εξασφαλίστε ότι η να εντείνει διάσταση α καλύπτει το πακέτο είναι πάντα μέσα στην επιτρεπόμενη σειρά αξίας ένα ελάχιστο ≤ ένα ≤ ένα μέγιστο.

Ατμοσφαιρική ρύπανση λόγω των διαρροών

• Κατά τη χρησιμοποίηση των περιβαλλοντικά επικίνδυνων μέσων, εξασφαλίστε ότι αυτοί μπορούν να συλλεχθούν σοβαρά σε περίπτωση διαρροής PHE (π.χ. συλλέγοντας τους δίσκους και τον εξοπλισμό αναρρόφησης) και δεν μπορούν να μολύνουν το περιβάλλον

Ζημία σε PHE από την ξαφνική άνοδο πίεσης (υγρό σφυρί) ή την ξαφνική πτώση πίεσης (σφυρί δημιουργίας κοιλότητας)



Όταν η ταχύτητα ροής των μέσων αλλαγών μιας ροής, ένα υγρό σφυρί ή ένα σφυρί δημιουργίας κοιλότητας μπορούν να εμφανιστούν. Αυτό μπορεί να βλάψει το PHE και τα μέσα ροής μπορούν να δραπετεύσουν.

• Πάντα ανοικτός ή κλείστε τις βαλβίδες της διοχέτευσης με σωλήνες που συνδέεται με το PHE αργά.
• Αποφύγετε την ξαφνική συμπύκνωση των αερίων από τον κατάλληλο έλεγχο διεργασίας.

Ζημία σε PHE λόγω του παγώματος των μέσων ροής

• Εξασφαλίστε ότι υπό όλους την καθιέρωση και τους λειτουργούντες όρους, η θερμοκρασία δεν μειώνεται ποτέ κάτω από την υπερβολικά χαμηλή θερμοκρασία των μέσων ροής χρησιμοποιούμενων.

Διαρρέει κατά τον τοποθέτηση πολυβάθμιου PHE σε λειτουργία και από



Κατά την τοποθέτηση πολυβάθμιου PHEs σε λειτουργία και από και αποτυχία να διατηρηθούν σταθερή ατμοσφαιρική πίεση ή να ανακουφιστούν όλα τα τμήματα ομοιόμορφα, να εντείνει το διάσταση μπορεί να ξεπεραστεί στα μεμονωμένα τμήματα. Αυτό μπορεί να παραγάγει τις διαρροές.

• Εξασφαλίστε ότι κατά τοποθέτηση πολυβάθμιου PHEs σε λειτουργία και από, όλα την τμήματα πρέπει να διατηρηθούν σταθερή ατμοσφαιρική πίεση ή να ανακουφιστούν ομοιόμορφα.



Εικόνες ανταλλακτών θερμότητας πιάτων





M&C Heat Parts Company σχεδιάγραμμα



M&C θερμάνετε τη Co. μερών, το ΕΠΕ ιδρύεται σε Wuxi, Jiangsu. M&C είναι εξειδικευμένο στο σχεδιασμό και την κατασκευή υψηλή - εξοπλισμός μεταφοράς ποιοτικής θερμότητας. Η σειρά των προϊόντων περιλαμβάνει τα πιάτα & τα στολίσματα, ανταλλάκτες θερμότητας πιάτων, οι ανταλλάκτες θερμότητας και συγκόλλησαν τους ανταλλάκτες θερμότητας. Κατά συνέπεια, ως έναν από τους λίγους παραγωγούς παγκοσμίως, M&C προσφέρει τις λύσεις με τα βέλτιστα θερμοδυναμικά σχέδια για τις διαφορετικές βιομηχανίες και ουσιαστικά όλες τις εφαρμογές.

M&C παρέχει σε σας τη μιας στάσης υπηρεσία εξαρτημάτων, το multuple-εμπορικό σήμα & τις πολλαπλάσιες πρότυπες εναλλακτικές λύσεις για την επιλογή σας. Θα καλύψουμε όλες τις απαιτήσεις σας του ανταλλάκτη θερμότητας πιάτων και θα κρατήσουμε τη μηχανή σας contunously μέσω της πλούσιας αποθήκευσης και της γρήγορης απάντησής μας.

Επιπλέον, έχουμε ένα ακριβές σύστημα ποιοτικού ελέγχου και υπηρεσιών μεταπωλήσεων, από την υλική αγορά στη συσκευασία ολοκληρωμένων προϊόντων μέχρι το προϊόν λαμβανόμενο σε καλή κατάσταση. Τα προϊόντα μας έχουν χρησιμοποιηθεί ευρέως σε όλο τον κόσμο στους διάφορους τομείς.







M&C τα πιάτα & τα στολίσματα ανταλλακτών θερμότητας πιάτων άλλα πρότυπα συστήνουν



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

API/Schmidt - σίγμα 7, σίγμα 9, σίγμα 13, σίγμα 26, σίγμα 27, σίγμα 36, σίγμα 66, σίγμα 106, σίγμα 229, αστέρι 45, αστέρι 90 σίγμα σίγμα και ούτω καθεξής

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP και ούτω καθεξής

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ



M&C αγαθά ανταλλακτών θερμότητας πιάτων έτοιμα στην παράδοση
