Τα πιάτα και τα στολίσματα ανταλλακτών θερμότητας πιάτων Tranter GL13 για το θαλάσσιο Jack ποτίζουν το δοχείο ψύξης

Τα πιάτα και τα στολίσματα ανταλλακτών θερμότητας πιάτων Tranter GL13 για το θαλάσσιο Jack ποτίζουν το δοχείο ψύξης



Εισαγωγή ανταλλακτών θερμότητας πιάτων



Οι ανταλλάκτες θερμότητας πιάτων παρήχθησαν αρχικά στη δεκαετία του '20 και από τότε έχουν χρησιμοποιηθεί ευρέως σε έναν μεγάλο αριθμό τομέων.

Ένας ανταλλάκτης πιάτων αποτελείται από μια σειρά παράλληλων πιάτων που είναι τοποθετημένο ένα επάνω από άλλο ώστε να επιτραπεί ο σχηματισμός μιας σειράς καναλιών για τα ρευστά στη ροή μεταξύ τους.

Το διάστημα μεταξύ δύο παρακείμενων πιάτων διαμορφώνει το κανάλι στο οποίο το ρευστό ρέει.

Οι τρύπες κολπίσκων και εξόδου στις γωνίες των πιάτων επιτρέπουν τα καυτά και κρύα ρευστά μέσω των εναλλασσόμενων καναλιών στον ανταλλάκτη έτσι ώστε ένα πιάτο είναι πάντα σε επαφή σε μια πλευρά με το καυτό ρευστό και άλλη με το κρύο.

Το μέγεθος ενός πιάτου μπορεί να κυμανθεί από μερικά τετραγωνικά εκατοστόμετρα (πλευρά 100mm * 300mm) μέχρι 2 ή 3 τετραγωνικά μέτρα (πλευρά 1000mm * 2500mm). Ο αριθμός πιάτων σε έναν ενιαίο ανταλλάκτη κυμαίνεται από ακριβώς δέκα έως αρκετές, φθάνοντας έτσι στις περιοχές ανταλλακτών επιφάνειας μέχρι χιλιάδες τετραγωνικά μέτρα.

Γενικά, αυτά τα πιάτα είναι ζαρωμένα προκειμένου να αυξηθεί η αναταραχή, η θερμική επιφάνεια ανταλλακτών και για να παρέχουν τη μηχανική ακαμψία στον ανταλλάκτη. Corrugation επιτυγχάνεται από το κρύο σφυρηλατημένο κομμάτι του μετάλλου φύλλων με τα πάχη 0.3mm ως 1mm.

Τα πολύ συχνά χρησιμοποιημένα υλικά για τα πιάτα είναι ανοξείδωτο (AISI 304, 316), τιτάνιο και αλουμίνιο.

Corrugation στα πιάτα αναγκάζει το ρευστό σε μια στριφνή πορεία, θέτοντας ένα διάστημα μεταξύ δύο παρακείμενων πιάτων β, από 1 έως 5 χιλιοστόμετρα.



GL13 πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων




Επιφάνεια	0.13㎡
Γωνία θήτα πιάτων	58 ° 120 °
Διάμετρος σύνδεσης	67 χιλ.
Το πιάτο ζαρώνει το πάχος	3 χιλ.
Πλάτος κεντρικού Length* πιάτων	592* 135 χιλ.
Μορφή Length*Width πιάτων	714 * 248 χιλ.



GL13 τεχνικές πληροφορίες ανταλλακτών θερμότητας πιάτων



Τυποποιημένη διάσταση σύνδεσης	DN50
Σφίγγοντας μπουλόνι	M20
Αριθ. των μακριών μπουλονιών σκλήρυνσης (TL)	4
Αριθ. των κοντών μπουλονιών σκλήρυνσης (TS)	4
Πάχος κάλυψης	25mm
Βάρος της καθοδήγησης του φραγμού	1.4 kg/m
Βάρος της σκλήρυνσης του μπουλονιού	2.0 kg/m
Α-διάσταση	3.4*n χιλ.
Γ-διάσταση	LG
Φ-διάσταση	LG-25mm
Βάρος plate+gasket (W) AISI 304/316 0,5 χιλ.                                          AISI 304/316 0,6 χιλ.                                          Τιτάνιο 0,5 χιλ.                                          Τιτάνιο 0,6 χιλ.	0,76 κλ  0,91 κλ  0,46 κλ  0,55 κλ
Πλαίσιο βάρους	110+n*W κλ



Ανώτατο αριθ. των πιάτων	Ο ΥΠΟΛΟΧΑΓΟΣ L	LG	Γ	Φ
71	500	590	590	565
115	750	840	840	815
159	1000	1090	1090	1065



Ο ΥΠΟΛΟΧΑΓΟΣ L = μακρύ tightning μπουλόνι μήκους

LG = φραγμός καθοδήγησης μήκους

n= αριθμός πιάτων

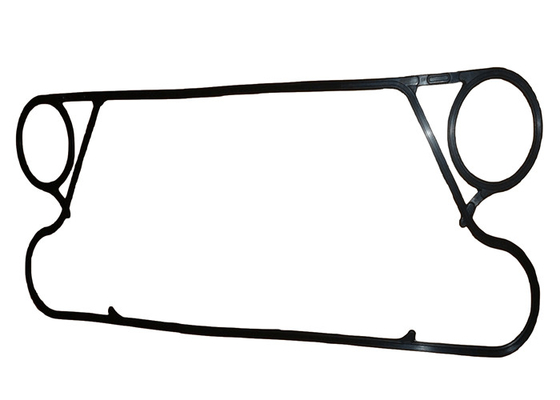

GL13 εικόνες στολισμάτων & πιάτων ανταλλακτών θερμότητας πιάτων

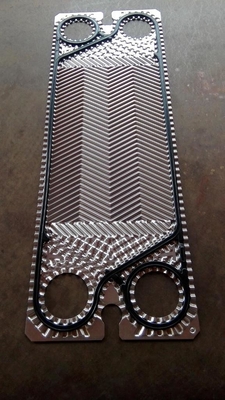

GL13 πιάτα



GL τα πιάτα ψαροκόκκαλο-ύφους σειράς έχουν μια μεγάλη έκταση θήτα, που επιτρέπει τη λεπτά συντονισμένους πτώση πίεσης και το ρυθμό μεταφοράς θερμότητας.



GL13 επιλογή στολισμάτων

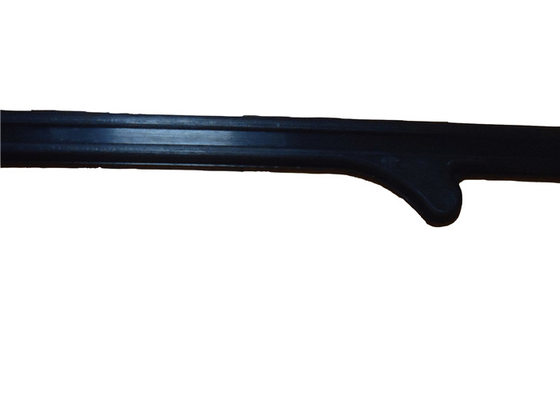

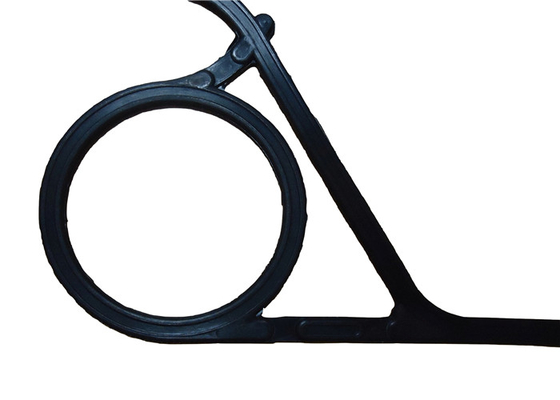

Κολλημένα στολίσματα

M&C τα στολίσματα πιάτων είναι specilly φορμαρισμένα ελαστομερή για να βεβαιώσουν την ανώτερη απόδοση.

Τα πολυάριθμα υλικά στολισμάτων - NBR, EPDM, Viton, νεοπρένιο, Butyl.Hypalon, τεφλόν-τοποθετημένο σε κάψα NBR και άλλα - είναι διαθέσιμα για να ταιριάξουν με τους όρους διαδικασίας σας, τις μέγιστες λειτουργούσες θερμοκρασίες 180℃.

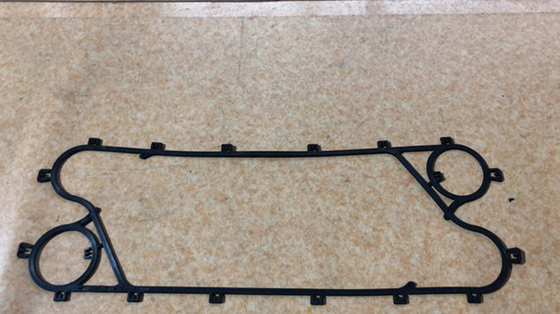

Καρφιτσωτά στολίσματα

Εξετάστε το M&C που το καρφιτσωτό glueless σύστημα στολισμάτων οπουδήποτε ο κανονικός καθαρισμός είναι απαραίτητος ή τα επιθετικά ρευστά κονταίνει τη ζωή στολισμάτων. Το μοναδικό σχέδιο επιτρέπει στην εύκολη και γρήγορη καρφιτσωτή εγκατάσταση στα σίγουρα να σφραγίσει και απλή αφαίρεση.

Ο καρφιτσωτός είναι διαθέσιμος σε NBR και EPDM, και βιομηχανικά και εκτιμήσεις FDA. Αυτά τα στολίσματα ακρίβειας είναι φορμαρισμένα υπό αυστηρούς ελέγχους κατασκευής και υπεροξείδιο-θεραπεύονται για τη μακράς διαρκείας και άριστη καθορισμένη αντίσταση συμπίεσης.





GL13 πλεονέκτημα ανταλλακτών θερμότητας πιάτων με τη Shell και - ανταλλάκτες σωλήνων



Γιατί γεμίστε επάνω το μηχανοστάσιο σας με το βαρύ, ογκώδη εξοπλισμό, πότε αποδοτικότητα και η οικονομία είναι ζωτικής σημασίας παράγοντες;



Ένας ανταλλάκτης θερμότητας πιάτων από M&C είναι μόνο περίπου 1/3 του μεγέθους και 1/6 του βάρους ενός ανταλλάκτη σωλήνων κοχυλιών της συγκρίσιμης απόδοσης. Ακόμα κι αν μπορεί να φανεί λογικό να επενδύσει σε έναν ανταλλάκτη σωλήνων, αυτό θα είχε ένα πολύ υψηλότερο κόστος κύκλων ζωής από έναν ανταλλάκτη θερμότητας πιάτων.



Ένας λόγος είναι ότι οι ιδιότητες μεταφοράς θερμότητας ενός ανταλλάκτη θερμότητας πιάτων είναι 3 έως 5 φορές υψηλότερο. Άλλη είναι η στενή προσέγγιση θερμοκρασίας που είναι τόσο χαμηλή όπως 1 ℃.

Η αποδοτικότητα πληρώνει μακριά!



Ένας ανταλλάκτης θερμότητας πιάτων προσφέρει πολλά πλεονεκτήματα έναντι των συμβατικών ανταλλακτών Shell-και-σωλήνων

• Μέχρι 50% αποδοτικότερο
• Μέχρι 90% συμπαγέστερο
• 3-5 φορές υψηλότερες Κ-αξίες
• Μοναδικό ταραχώδες σχέδιο ροής
• Πιό στενή προσέγγιση θερμοκρασίας - τόσο χαμηλή όπως 1 ℃
• Πολύ λιγότερο υλικό που απαιτείται - λιγότερη χρήση των εξωτικού κραμάτων ή του τιτανίου

Πλεονέκτημα ανταλλακτών θερμότητας πιάτων

• Πολύ μικρότερα ίχνη
• Ελαφρύς
• Ευκολότερη εγκατάσταση
• Μετακινούμενες επιφάνειες ανταλλακτών θερμότητας για τον αποτελεσματικό καθαρισμό
• Γρηγορότερα θερμαίνοντας ή δροσίζοντας με το λιγότερο ενεργειακό ρευστό
• Ταραχώδης ροή για την καλύτερη αντίσταση ξελεπιάσματος, μεγαλύτερο reliablility
• Λιγότεροι χάλυβας, χαμηλότερη τιμή αγοράς, πιό σύντομη χρονική ανοχή και λιγότερο ακριβή παράδοση



Πώς να παρέχει τη συντήρηση ανταλλακτών θερμότητας πιάτων;



Η συντήρηση ανταλλακτών θερμότητας πιάτων παρέχεται μέσω δύο ευδιάκριτων μεθόδων:

• Καθαρίστε σε ισχύ (CIP) την επιτόπια συντήρηση.
• Εξουσιοδοτημένη οφσάιτ συντήρηση εγκαταστάσεων καθαρισμού.

Η βασική διαφορά μεταξύ αυτών των δύο μεθόδων δεν είναι πώς, αλλά όπου και ποιος εκτελεί τη συντήρηση. CIP εκτελείται στις εγκαταστάσεις κατασκευής για τη γρήγορη αποκατάσταση και τη συνεχή χρήση εξοπλισμού, και συνήθως εκτελείται από το πρόσωπο υπεύθυνο για τη συντήρηση. Η χρησιμοποίηση και η εξουσιοδοτημένη καθαρίζοντας δυνατότητα για τη συντήρηση απαιτούν τον εξοπλισμό και τη ναυτιλία του σε μια δυνατότητα έξω από τις εγκαταστάσεις όπου επικυρωμένη υπηρεσία προσωπικού συντήρησης ο ανταλλάκτης θερμότητας πιάτων. Μια προσεκτικότερη ματιά σε κάθε μέθοδο θα βοηθήσει shel το φως στο οποίο είναι καλύτερος.



Συντήρηση CIP Λόγω των πλεονεκτημάτων των γρήγορων turmarounds σε έναν κύκλο συντήρησης, CIP είναι μια ελκυστική μέθοδος συντήρησης. Είναι γρηγορότερο, καταλληλότερος και απλό. Είναι επίσης μια συνιστώμενη μέθοδος καθαρισμού όταν ειδικά υποβάλλονται σε επεξεργασία τα διαβρωτικά υγρά. Χαρακτηριστικά, μια λειτουργία CIP θα ήταν η ακόλουθη:

• Η μονάδα ανταλλακτών θερμότητας πιάτων κλείνεται.
• Όλα τα ρευστά βγαίνονται από τη μονάδα. Οι Single-pass μονάδες είναι self-draining. Οι πολυεπίπεδες μονάδες μπορούν να απαιτήσουν τις ειδικές τρύπες αγωγών.
• Την επιλεγμένη εκ των προτέρων λύση καθαρισμού κυκλοφορούν μέσω της μονάδας σε μια από κατω έως επάνω ροή για να πλημμυρίσει συνολικά τη μονάδα και να αποτρέψει. Όταν καθορίζεται ότι η λύση δεν αντιδρά πλέον με τις ουσίες μέσα στη μονάδα, ο καθαρισμός είναι πλήρης.
• Η μονάδα στραγγίζεται της λύσης καθαρισμού και, εάν είναι απαραίτητο, ξεπλένεται με το νερό και ξαναμπαίνει on-line.

Εξουσιοδοτημένες καθαρίζοντας εγκαταστάσεις. Τα μειονεκτήματα των εξουσιοδοτημένων καθαρίζοντας εγκαταστάσεων τείνουν να μετρηθούν από το ευθύ κόστος και σπάνια για τα πραγματικά πλεονεκτήματα πραγματοποιημένα.



Σε μια εξουσιοδοτημένη καθαρίζοντας δυνατότητα, κάθε πιάτο καταγράφεται και επιθεωρείται οπτικά για να καθορίσει εάν αξίζει την επισκευή. Ο πελάτης ενημερώνεται εάν οποιοδήποτε πιάτο είναι underviceable και γιατί. Η δυνατότητα επαλήθευσε της στο conirm οι αρχικές προδιαγραφές του ανταλλάκτη θερμότητας πιάτων και διευθύνει έπειτα μια στενή οπτική επιθεώρηση των στολισμάτων και των σημείων επαφής στα υπόλοιπα πιάτα για να καθορίσει εάν υπάρχει οποιαδήποτε διάβρωση ή προφανής αλλαγή από την αρχική προδιαγραφή. Κατόπιν η ακριβής διαδικασία καθαρισμού και επεξεργασίας που απαιτείται καθορίζεται.



Τα πιάτα πίεση-πλένονται, ξεπλένονται και υποβάλλονται είτε στο καυτό καυστικό γδύσιμο ή/και μια χειρωνακτική διαδικασία για το στόλισμα και την αφαίρεση κλίμακας. Υποβάλλονται στη βύθιση σε ποικίλα οξέα συμβατά με το υλικό πιάτων για να αφαιρέσουν την ισορροπία οποιωνδήποτε foulants. Τα καθαρισμένα πιάτα πλήρως οπτικά επιθεωρούνται και μια δειγματοληψία 10 τοις εκατό των πιάτων είναι ουσία-penetrant δοκιμασμένη. Κάθε δοκιμασμένο πιάτο ψεκάζεται με τη χρωστική ουσία και επιθεωρείται κάτω από το φως eltraviolet για να εντοπίσει οποιεσδήποτε διαρροές ή ρωγμές οπών καρφίτσας. Μετά από αυτήν την διαδικασία, τα πιάτα πάλι πίεση-πλένονται και ξεπλένονται για να αφαιρέσουν όλα τα ίχνη της χρωστικής ουσίας.



Τα πιάτα είναι επαν-έπειτα με μια κόλλα στολισμάτων cOem-προδιαγραφών που διευκολύνει την επισκευή τομέων εάν απαιτηθεί. Τα πιάτα λαμβάνουν μια λεπτομερή επιθεώρηση πρίν συσκευάζονται και ναυτιλία. Οι μονάδες εξετάζονται hydrostatically πριν από την αποστολή.



Εικόνες ανταλλακτών θερμότητας πιάτων





M&C Heat Parts Company σχεδιάγραμμα



M&C θερμάνετε τη Co. μερών, το ΕΠΕ ιδρύεται σε Wuxi, Jiangsu. M&C είναι εξειδικευμένο στο σχεδιασμό και την κατασκευή υψηλή - εξοπλισμός μεταφοράς ποιοτικής θερμότητας. Η σειρά των προϊόντων περιλαμβάνει τα πιάτα & τα στολίσματα, ανταλλάκτες θερμότητας πιάτων, οι ανταλλάκτες θερμότητας και συγκόλλησαν τους ανταλλάκτες θερμότητας. Κατά συνέπεια, ως έναν από τους λίγους παραγωγούς παγκοσμίως, M&C προσφέρει τις λύσεις με τα βέλτιστα θερμοδυναμικά σχέδια για τις διαφορετικές βιομηχανίες και ουσιαστικά όλες τις εφαρμογές.

M&C παρέχει σε σας τη μιας στάσης υπηρεσία εξαρτημάτων, το multuple-εμπορικό σήμα & τις πολλαπλάσιες πρότυπες εναλλακτικές λύσεις για την επιλογή σας. Θα καλύψουμε όλες τις απαιτήσεις σας του ανταλλάκτη θερμότητας πιάτων και θα κρατήσουμε τη μηχανή σας contunously μέσω της πλούσιας αποθήκευσης και της γρήγορης απάντησής μας.

Επιπλέον, έχουμε ένα ακριβές σύστημα ποιοτικού ελέγχου και υπηρεσιών μεταπωλήσεων, από την υλική αγορά στη συσκευασία ολοκληρωμένων προϊόντων μέχρι το προϊόν λαμβανόμενο σε καλή κατάσταση. Τα προϊόντα μας έχουν χρησιμοποιηθεί ευρέως σε όλο τον κόσμο στους διάφορους τομείς.







M&C τα πιάτα & τα στολίσματα ανταλλακτών θερμότητας πιάτων άλλα πρότυπα συστήνουν



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

API/Schmidt - σίγμα 7, σίγμα 9, σίγμα 13, σίγμα 26, σίγμα 27, σίγμα 36, σίγμα 66, σίγμα 106, σίγμα 229, αστέρι 45, αστέρι 90 σίγμα σίγμα και ούτω καθεξής

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP και ούτω καθεξής

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ



M&C αγαθά ανταλλακτών θερμότητας πιάτων έτοιμα στην παράδοση
