Στολίσματα πιάτων cOem PHE ανταλλακτών θερμότητας πιάτων Varitherm GEA VT20 για τη βιομηχανία τροφίμων

Πιάτα και στολίσματα cOem PHE ανταλλακτών θερμότητας πιάτων Varitherm GEA VT20/VT20P/VT20M στη βιομηχανία τροφίμων

VT20/VT20P/VT20M κατασκευή ανταλλακτών θερμότητας πιάτων



Με Safetytherm, οι εμπειρογνώμονες έχουν πετύχει στο σχεδιασμό μιας εξαιρετικά αξιόπιστης έκδοσης ενός συμβατικού σφραγισμένου ανταλλάκτη θερμότητας πιάτων. Δύο εξαιρετικά λεπτά πιάτα με τις ενωμένες στενά ενάρξεις κολπίσκων και εξόδου διαμορφώνουν ένα μικρό χάσμα διαρροής μέσα σε ένα διπλοτειχισμένο πιάτο. Στο σπάνια γεγονός μιας ρωγμής πιάτων που εμφανίζεται, αυτή η έξυπνη λύση με τα ειδικά κανάλια διαρροής εξασφαλίζει ότι ένα μίγμα μη-συμβατά μέσα αποκλείεται και η διαρροή είναι ορατή.



Το συμπαγείς σχέδιο και η λειτουργία Safetytherm συναντούν τα υψηλά πρότυπα. Οι πελάτες μας μπορούν να είναι σίγουροι από ένα πράγμα: Το Safetytherm είναι ένα να λάμψει παράδειγμα μιας λύσης αποτελεσματικών και διπλός-πιάτων χαμηλός-συντήρησης που εγγυάται ένα υψηλό επίπεδο της ασφάλειας παραγωγής.

VT20 πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων




Επιφάνεια	0.26㎡
Γωνία θήτα πιάτων	127 ° 127 °
Διάμετρος σύνδεσης	79 χιλ.
Το πιάτο ζαρώνει το πάχος	3,9 χιλ.
Πλάτος κεντρικού Length* πιάτων	868 * 212 χιλ.
Μορφή Length*Width πιάτων	999 * 337 χιλ.



VT20 τεχνικές πληροφορίες ανταλλακτών θερμότητας πιάτων του /VT20P/VT20M





Πρότυπο	Μέγεθος σύνδεσης	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3» (DN80)	21.4» (620mm)	56.6» (1488mm)	Μέχρι 127» (3235mm)
VT40 Safetytherm	5» (DN125)	28.0» (710mm)	74.2» (1885mm)	Μέχρι 139» (3535mm)



Πιάτο μεταφοράς θερμότητας: 316L ανοξείδωτο.

Στόλισμα: NBR, EPDM, Viton, και άλλα κατόπιν αιτήσεως.

Σύνδεση λιμένων: Unlined, μέταλλο που ευθυγραμμίζεται, αυξημένη ενωμένη στενά φλάντζα λαιμών και άλλες κατόπιν αιτήσεως.

Μέγιστη πίεση σχεδίου: 230 psig (barg 16)

Μέγιστη θερμοκρασία σχεδίου: 370 ° Φ (190 °C), ανάλογα με την επιλογή στολισμάτων

Κατά προσέγγιση μέγιστο υγρό ποσοστό ροής: VT20 Saftetytherm: 440 gpm (100m ³ /hour)

                                                                        VT40 Saftetytherm: 924 gpm (210m ³ /hour)

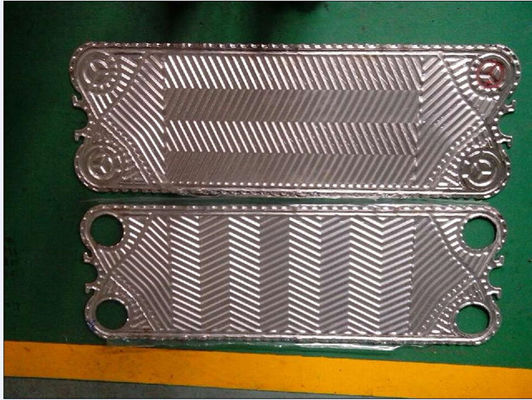

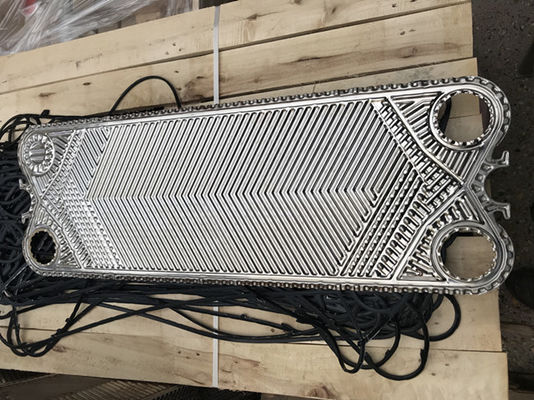

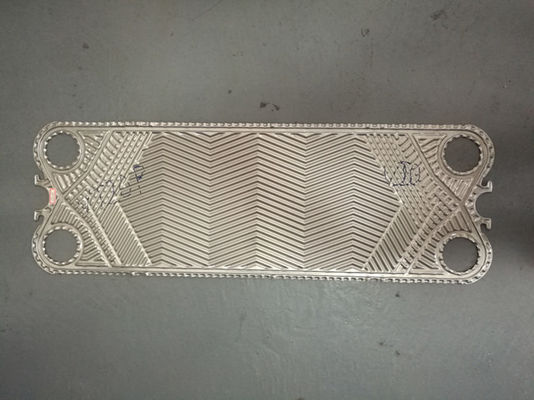

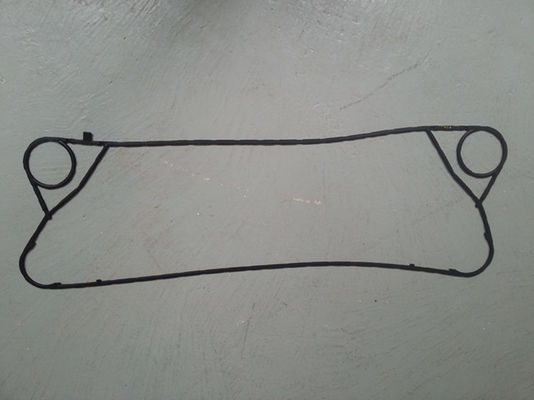

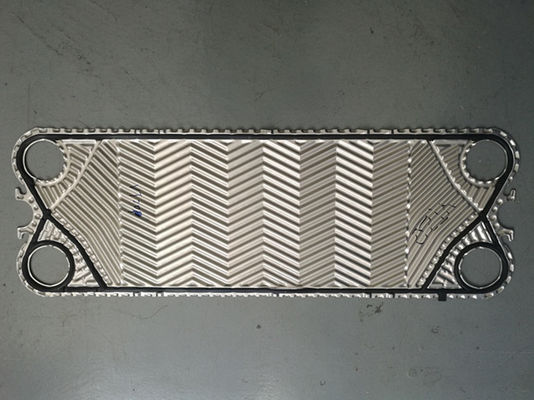

VT20 εικόνες στολισμάτων & πιάτων ανταλλακτών θερμότητας πιάτων του /VT20P/VT20M





Ανταλλάκτης θερμότητας πιάτων VT20/VT20P/VT20M Gasketed - συστηματική ποικιλία προϊόντων Varitherm





Είτε στη θέρμανση είτε την ψύξη των υγρών που περιέχουν τα μόρια μέχρι 2mm σε μέγεθος, στη συμπύκνωση των ατμών είτε στο αέριο η ψύξη και το αέριο που αφυδατώνουν στους ειδικούς ανταλλάκτες θερμότητας πιάτων Varitherm περιπτώσεων προσφέρουν μια πειστική λύση με ευρύτερο φάσμα των πιθανών εφαρμογών.



Η σειρά Varitherm έχει δύο πειστικά επιχειρήματα στην εύνοιά της. Αρχικά υπάρχει ένα ευρύ φάσμα των υλικών διαθέσιμων, συμπεριλαμβανομένου 1.40301/AISI304, νικέλιο-βασισμένο κράμα, Incolloy, νικέλιο, ταντάλιο και τιτάνιο. Αφετέρου έρχεται με ένα μεμονωμένο πακέτο πιάτων που μπορεί να επεκταθεί εύκολα για να ικανοποιήσει τις μελλοντικές ανάγκες σας. Και αυτό κάνει τη σειρά Varitherm τη βέλτιστη οικονομική λύση για ακριβώς για κάθε εφαρμογή.



Πλεονεκτήματα με μια ματιά
Λειτουργούσα πίεση μέχρι 25 φραγμούς, πίεση δοκιμής μέχρι 32,5 φραγμούς	Πιάτα στα διάφορα μεγέθη, corrugations και τα υλικά	Συγκολλητικός-ελεύθερο σύστημα στολισμάτων LocIn για τα πρότυπα μεγέθη VT20-VT80
Υλικά στολισμάτων NBR, EPDM και FPM	Ειδικά υλικά στολισμάτων, όπως η σιλικόνη, Hypalon και το βουτύλιο διαθέσιμες κατόπιν αιτήσεως	Λουστραρισμένα με λάκκα πλαίσια για όλα τα πρότυπα μεγέθη
Πλαίσια ανοξείδωτου για τα πρότυπα μεγέθη VT04 σε VT80



Ωφελείται με μια ματιά

Υψηλό επίπεδο της ασφάλειας παραγωγής Αποτελεσματική μεταφορά θερμότητας Συμπαγές σχέδιο Χαμηλός κίνδυνος διαρροής Εύκολη συντήρηση



Ευγενής χειρισμός προϊόντων



Η ευγενής επεξεργασία των προϊόντων που προκαλείται από μαλακό corrugation κάνει το Varitherm την προφανή επιλογή για τη βιομηχανία τροφίμων.





Τύπος PHE Safetherm και Varitherm



Safetytherm	VT10  VT20  VT40
Varitherm	VT04  VT10  VT20  VT40  VT80  VT130  VT180  VT250  VT405  VT805  VT1306  VT2508



VT20/VT20P/VT20M πλαίσιο



Το PHEs είναι διαθέσιμο στις διάφορες οριζόμενες από εφαρμογή εκδόσεις πλαισίων. Οι βασικές εκδόσεις είναι τα σχέδια Γ και Β, με το σχέδιο Β που χρησιμοποιείται προ πάντων για τα μακρύτερα πακέτα πιάτων. Οι παραλλαγές αυτών των σχεδίων χαρακτηρίζονται από τις περαιτέρω συντμήσεις.





Οι ειδικές εκδόσεις χάλυβα Stianless υιοθετούνται στα τρόφιμα και τις φαρμακευτικές εφαρμογές και μπορούν να περιλάβουν τα ενδιάμεσα πιάτα για το χωρισμό των μεμονωμένων τμημάτων.

Μερικά πλαίσια είναι εξοπλισμένα με τις ύψος-διευθετήσιμες βάσεις





Ανίχνευση μηχανικών βλαβών PHE



1. Ανεπαρκής απόδοση



Ελάττωμα	Αιτία	Θεραπεία
Μειωμένη μεταφορά θερμότητας	Καταθέσεις καλύπτει	Καθαρίστε ΑΥΤΟΣ καλύπτει - καθαρίζοντας καλύπτει ενώ PHE είναι ανοικτό και καθαρίζοντας ΑΥΤΌΣ καλύπτει ενώ PHE κλείνουν.
	Λειτουργία, μέσα κ.λπ. ροής που διαφέρουν από την περίπτωση σχεδίου	Έχετε το σχέδιο PHE με τα νέα λειτουργούντα στοιχεία που ελέγχονται από M&C
Υπερβολική απώλεια πίεσης	Η σύνδεση των πολλαπλών χασμάτων ροής εμποδίζει τη ροή	Καθαρίστε ΑΥΤΟΣ καλύπτει - καθαρίζοντας καλύπτει ενώ PHE είναι ανοικτό και καθαρίζοντας ΑΥΤΌΣ καλύπτει ενώ PHE κλείνουν.
	Ανακριβής εγκατάσταση καλύπτει εμποδίζει τη ροή	Διαταγή εγκαταστάσεων ελέγχου με τη βοήθεια του διαγράμματος κυκλώματος
	Λειτουργία, μέσα etc.differing ροής από την περίπτωση σχεδίου	Έχετε το σχέδιο PHE με τα νέα λειτουργούντα στοιχεία που ελέγχονται από M&C



2. Διαρροές



Ελάττωμα	Αιτία	Θεραπεία
Διαρροές μεταξύ καλύπτει - τα μέσα ροής δραπετεύουν από ΑΥΤΟΣ καλύπτουν το πακέτο	Ανακριβής να εντείνει διάσταση PHE	Σωστή να εντείνει ελέγχου διάσταση σύμφωνα με τα στοιχεία πιάτων εκτίμησης
	Υπερβολική λειτουργούσα πίεση	Λειτουργούσα πίεση ελέγχου σύμφωνα με τα στοιχεία πιάτων εκτίμησης
	Λειτουργούσες θερμοκρασίες πάρα πολύ υψηλές/πάρα πολύ χαμηλές	Λειτουργούσες θερμοκρασίες ελέγχου σύμφωνα με τα στοιχεία πιάτων εκτίμησης
	Καλύπτει τα στολίσματα δεν είναι κατάλληλα καθισμένος	Ανοίξτε το PHE και διορθώστε το κάθισμα ΑΥΤΌΣ καλύπτει τα στολίσματα
	Καλύπτει τα στολίσματα είναι λερωμένος	Ανοίξτε το PHE και καθαρίστε ΑΥΤΌΣ καλύπτει τα στολίσματα
	Καλύπτει τα στολίσματα είτε ελαττωματικά είτε που	Ανοίξτε το PHE και αντικαταστήστε ΑΥΤΌΣ καλύπτει τα στολίσματα
Διαρροές μεταξύ καλύπτει και πλαίσια, πιάτα ενίσχυσης και ενδιάμεσα πιάτα	Ανακριβώς καθισμένος ΑΥΤΟΣ καλύπτουν και τα στολίσματα πλαισίων	Ανοίξτε το PHE και το σωστό κάθισμα των στολισμάτων πιάτων και πλαισίων
	Καλύπτει και τα στολίσματα πλαισίων είναι λερωμένα	Ανοίξτε το PHE και καθαρίστε ΑΥΤΌΣ καλύπτει και στολίσματα πλαισίων
	Καλύπτει και τα στολίσματα πλαισίων είναι ελαττωματικά	Ανοίξτε το PHE και αντικαταστήστε ΑΥΤΌΣ καλύπτει και στολίσματα πλαισίων
Διαρροές μεταξύ της σύνδεσης πλαισίων και των σωληνώσεων	Υπερβολικό φορτίο της σύνδεσης πλαισίων από τις σωληνώσεις	Μειώστε τα συνδέοντας φορτία στις επιτρεπόμενες τιμές
	Στόλισμα που κάθεται εσφαλμένα	Μειώστε από τη σύνδεση πλαισίων και το σωστό κάθισμα στολισμάτων
	Βρώμικο στόλισμα	Μειώστε από τη σύνδεση πλαισίων και καθαρίστε το στόλισμα
	Ελαττωματικό στόλισμα	Μειώστε από τη σύνδεση πλαισίων και αντικαταστήστε το στόλισμα
	Η σύνδεση φλαντζών δεν σφίγγεται αρκετά	Το στόλισμα ελέγχου και ξανασφίγγει τη σύνδεση ομοιόμορφα αν απαιτείται
Χαλασμένος καλύπτει	Υπερβολική σκλήρυνση καλύπτει το πακέτο (που εντείνει τη διάσταση κάτω από ένα λεπτό)	Αντικαταστήστε ελαττωματικό ΑΥΤΟΣ καλύπτει
Χαλασμένος καλύπτει	Διάβρωση καλύπτει το υλικό	Σχέδιο ελέγχου PHE σχετικά με τα μέσα ροής, επαφή M&C
Χαλασμένος καλύπτει στην αρχή ή στο τέλος του PHE	Ανακριβής επιχωμάτωση κατά την ένωση στις ειδικές συνδέσεις στους ανοικτούς συνδέοντας σωλήνες πλαισίων	Repalce ελαττωματικό καλύπτει



Εικόνες ανταλλακτών θερμότητας πιάτων





M&C Heat Parts Company σχεδιάγραμμα



M&C θερμάνετε τη Co. μερών, το ΕΠΕ ιδρύεται σε Wuxi, Jiangsu. M&C είναι εξειδικευμένο στο σχεδιασμό και την κατασκευή υψηλή - εξοπλισμός μεταφοράς ποιοτικής θερμότητας. Η σειρά των προϊόντων περιλαμβάνει τα πιάτα & τα στολίσματα, ανταλλάκτες θερμότητας πιάτων, οι ανταλλάκτες θερμότητας και συγκόλλησαν τους ανταλλάκτες θερμότητας. Κατά συνέπεια, ως έναν από τους λίγους παραγωγούς παγκοσμίως, M&C προσφέρει τις λύσεις με τα βέλτιστα θερμοδυναμικά σχέδια για τις διαφορετικές βιομηχανίες και ουσιαστικά όλες τις εφαρμογές.

M&C παρέχει σε σας τη μιας στάσης υπηρεσία εξαρτημάτων, το multuple-εμπορικό σήμα & τις πολλαπλάσιες πρότυπες εναλλακτικές λύσεις για την επιλογή σας. Θα καλύψουμε όλες τις απαιτήσεις σας του ανταλλάκτη θερμότητας πιάτων και θα κρατήσουμε τη μηχανή σας contunously μέσω της πλούσιας αποθήκευσης και της γρήγορης απάντησής μας.

Επιπλέον, έχουμε ένα ακριβές σύστημα ποιοτικού ελέγχου και υπηρεσιών μεταπωλήσεων, από την υλική αγορά στη συσκευασία ολοκληρωμένων προϊόντων μέχρι το προϊόν λαμβανόμενο σε καλή κατάσταση. Τα προϊόντα μας έχουν χρησιμοποιηθεί ευρέως σε όλο τον κόσμο στους διάφορους τομείς.







M&C τα πιάτα & τα στολίσματα ανταλλακτών θερμότητας πιάτων άλλα πρότυπα συστήνουν



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

API/Schmidt - σίγμα 7, σίγμα 9, σίγμα 13, σίγμα 26, σίγμα 27, σίγμα 36, σίγμα 66, σίγμα 106, σίγμα 229, αστέρι 45, αστέρι 90 σίγμα σίγμα και ούτω καθεξής

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP και ούτω καθεξής

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ



M&C αγαθά ανταλλακτών θερμότητας πιάτων έτοιμα στην παράδοση
