Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Πρότυπο: | RX395/RX315 | Όνομα: | Στόλισμα/πιάτο ανταλλακτών θερμότητας πιάτων |
|---|---|---|---|
| Λειτουργούσα πίεση: | 3.0 μέγιστο MPaG. | Υλικό πιάτων: | Ανοξείδωτο, τιτάνιο, υψηλό κράμα νικελίου, νικέλιο και άλλα |
| Υλικό στολισμάτων: | NBR, EPDM, FPM, NBRHT, VITON | Επιφάνεια: | 0,45 ㎡ |
| Μέγιστο ποσοστό ροής: | 480 μ ³ /h | Σύνδεση Dia: | 150mm |
| Διάσταση πλαισίων: | 1850*650mm | Πλάτος κεντρικού Length* πιάτων: | 1302*309mm |
| Μορφή Length*Width πιάτων: | 1505*512mm | ||
| Υψηλό φως: | στόλισμα rx395 Hisaka,RX395 στολίσματα ανταλλακτών θερμότητας πιάτων,0.45m2 στολίσματα ανταλλακτών θερμότητας πιάτων |
||

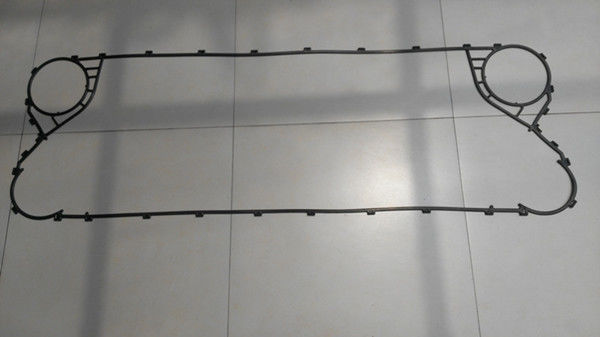

Ανταλλάκτης θερμότητας τύπων πιάτων Hisaka RX395/RX315 LUB. Ανταλλακτικά ΕΛΑΙΟΨΥΚΤΗΡΩΝ για τον εξοπλισμό σκαφών
RX395/RX315 πρότυπη βασική δομή ανταλλακτών θερμότητας πιάτων
Τα πιάτα μεταφοράς θερμότητας γίνονται με τη συμπίεση των λεπτών φύλλων του αντιδιαβρωτικού μετάλλου όπως το ανοξείδωτο ή το τιτάνιο, κατόπιν τους θέτουν με τα στολίσματα σφραγίδων και κρεμούν την άμμο τους συσσωρεύουν στο φραγμό οδηγών. , Τα πιάτα σφίγγονται με τα μπουλόνια μεταξύ του σταθερού πλαισίου και του κινητού πλαισίου. Εδώ, υπάρχει ένα ορισμένο χάσμα μεταξύ των πιάτων μεταφοράς θερμότητας που επιτρέπει στο υγρό για να ρεύσει. Οι υγροί κολπίσκοι και οι έξοδοι είναι στο σταθερό πλαίσιο ή το κινητό πλαίσιο.
RX395/RX315 πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων
| Επιφάνεια | 0.45㎡ |
| Μέγιστο ποσοστό ροής | 480 μ ³ /h |
| Διάμετρος σύνδεσης | 150 χιλ. |
| Διάσταση πλαισίων | 1850*650 χιλ. |
| Πλάτος κεντρικού Length* πιάτων | 1302*309 χιλ. |
| Μορφή Length*Width πιάτων | 1505*512 χιλ. |
Παράμετροι στολισμάτων PHE
Τα στολίσματα που χρησιμοποιούνται στους ανταλλάκτες θερμότητας πιάτων πρέπει να έχουν τη διάρκεια στις διάφορους υγρούς ιδιότητες και τους όρους θερμοκρασίας/πίεσης. M&C έχει προετοιμάσει τα ακόλουθα υλικά στολισμάτων προκειμένου να υποστηριχθεί μια ευρεία ποικιλία των εφαρμογών.
| Υλικό στολισμάτων | Σειρά θερμοκρασίας (℃) | Σκληρότητα | Διαθέσιμο μέσο |
| NBR | -20 έως 110 | -75+/-3 | Νερό, έλαιο, όξινο κ.λπ. |
| EPDM | -30 έως 150 | 80+/-5 | Ατμός, αμμωνία, όξινο κ.λπ. |
| Nbr-ht | -30 έως 160 | 85+/-5 | Ορυκτέλαιο, θερμικό πετρέλαιο |
| Epdm-ht | -30 έως 180 | 85+/-5 | Υψηλής θερμοκρασίας νερό |
| TFEP | -20 έως 180 | 80+/-5 | Οξύ, γλυκόλη, χλωρίδιο |
| FPM | -55 έως 220 | 80+/-5 | Οξύ, γλυκόλη, χλωρίδιο |
Παράμετροι πιάτων PHE
Τα πιάτα επιλέγονται ειδικά από τα διάφορα σχέδια ώστε να επιτευχθούν η βέλτιστη περιοχή και ο οικονομικώς αποδοτικός ανταλλάκτης θερμότητας για κάθε μονάδα. Αυτά τα πιάτα μπορούν να ταξινομηθούν σε τρία δακτυλογραφούν, τύπος Χ, τύπος Λ, τύπος μιγμάτων.
| Υλικό πιάτων | Ρευστό |
| Hastelloy (C276, D205, B2G) | Συγκεντρωμένο θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ |
| Τιτάνιο | Θαλάσσιο νερό, θαλασσινό νερό, αλατισμένες ενώσεις |
| Νικέλιο | Υψηλής θερμοκρασίας, καυστικό νάτριο υψηλός-συγκέντρωσης |
| SMO254 (20Cr, 18Ni 6Mo) | Αραιή θειική, υδάτινη αλατισμένη λύση, ανόργανη λύση νερού |
| Ανοξείδωτο (AISI304, AISI316) | Νερό, ατμός, λιπαντικά |
Τομείς εφαρμογής PHE/περιπτώσεις
| Χημικός | Ψύξη σόδας, λιπάσματος, πετροχημικών, διυλιστηρίων πετρελαίου, ελαίου & παχιού, φαρμακευτικού, θειικού οξέος Coustic |
| Τρόφιμα | Το γάλα, μπύρα, μη αλκοολούχο ποτό, σάλτσα, κρασί, ολίσθηση τοποθέτησε τον αποστειρωτή |
| HVAC | Κλιματισμός, τοπ θέρμανση νερού |
| Μύλος χάλυβα | Φούρνος φυσήματος, συνεχής ρίψη, C.O.G, επένδυση & γαλβανισμός, φύσημα furmace που δροσίζει |
| Μέταλλο | Επίστρωση, απόσβεση, υποβολή σε ανοδική οξείδωση, ζωγραφική |
| Πολτός & χαρτί | Μαύρο ποτό, άσπρο ποτό, αυτόκαυστο, διατήρηση σταθερής θερμοκρασίας |
| Κλωστοϋφαντουργικό προϊόν | Συνθετική ίνα, νηματοποίηση, βαφή |
| Κεντρική ψύξη | Θαλάσσιο νερό, νερό ποταμού, σταθμός παραγωγής ηλεκτρικού ρεύματος, συμπαραγωγή, ναυτικό και πολλά άλλα. |
Χαρακτηριστικά γνωρίσματα ανταλλακτών θερμότητας πιάτων
Πιάτα μεταφοράς θερμότητας
Κάθε πιάτο μεταφοράς θερμότητας είναι ζαρωμένο στα διάφορα σχέδια για να αυξήσει την περιοχή μεταφοράς δύναμής του και θερμότητας. Επιπλέον, corrugation δημιουργεί την υψηλή αναταραχή και με αυτόν τον τρόπο επιτυγχάνει τον υψηλό συντελεστή μεταφοράς θερμότητας. Στο πιάτο παρέχεται η τρύπα μεταβάσεων σε κάθε γωνία. Κάθε πιάτο σφιχτός-σφραγίζεται με ένα στόλισμα που ταιριάζεται στο περιφερειακό αυλάκι του.
Κανάλι ροής
Τα πιάτα διαιρούνται σε α-πιάτο και β-πιάτο, και μια μετάβαση διαμορφώνεται μεταξύ αυτών των πιάτων. Οι υψηλής θερμοκρασίας ρευστές ροές διαδοχικά και στην αντίθετη κατεύθυνση του άλλου ρευστού. Κατά συνέπεια η υψηλή αποδοτική μεταφορά της θερμότητας επιτυγχάνεται μέσω αυτών των πιάτων.
Το α-πιάτο όταν αντιστρέφεται θα γινόταν β-πιάτο. Ως τέτοια μόνο ένας τύπος πιάτου μπορεί να χρησιμοποιηθεί ως α-πιάτο και β-πιάτο για τα περισσότερα πρότυπα.
Εύκολη συντήρηση
Τον ανταλλάκτη θερμότητας πιάτων μπορεί να ανοίξουν εύκολα για την επιθεώρηση και τη συντήρηση με τη χαλάρωση των μπουλονιών και των καρυδιών σκλήρυνσης. Η συνέλευση και το άνοιγμα της μονάδας επίσης εύκολα εκτελούνται.
Λιγότερο διάστημα εγκατάστασης
Η ελαφριά και συμπαγής κατασκευή σώζει το διάστημα εγκαταστάσεων στο 1/4 και το βάρος στο 1/3 του ανταλλάκτη θερμότητας κοχυλιών & σωλήνων αντίστοιχα. Επιπλέον, το ελαφρύ και λεπτό πιάτο θέρμανσης με λιγότερους liquidhold διευκολύνει την εργασία εγκαταστάσεων.
Ο ανταλλάκτης θερμότητας πιάτων μπορεί να αποσυντεθεί για τον καθαρισμό χωρίς εργασία σωληνώσεων, ενώ το κοχύλι & η θερμότητα σωλήνων χρειάζονται ένα πρόσθετο διάστημα για να σύρουν έξω τη δέσμη σωλήνων.
