Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό στολισμάτων: | EPDM/NBR/HNBR/VITON/FPM | Υλικό πιάτων: | AISI 304/κράμα 904/τιτανίου TiPA/SMO254/AISI 316L/νικέλιο |
|---|---|---|---|
| πάχος πιάτων: | 0.5/0.6mm | Θήτα πιάτων: | Υψηλό θήτα/χαμηλό θήτα |
| Διάσταση μορφής πιάτων: | 920*271mm | Περιοχή μεταφοράς: | 0.17㎡ |
| Κεντρική διάσταση πιάτων: | κέντρο στο κέντρο: 800mm*150mm | Διάμετρος τρυπών: | 74mm |
| Βάθος Corruagted πιάτων: | 3mm | Σειρά θερμοκρασίας: | 0-220 ℃ |
| Υψηλό φως: | Στολίσματα ανταλλακτών θερμότητας EPDM,στολίσματα ανταλλακτών θερμότητας |
||
Ο ΥΠΟΛΟΧΑΓΟΣ ΠΙΟ ΔΡΟΣΕΡΌΣ ανταλλάκτης θερμότητας ΓΛΥΚΟΥ ΝΕΡΟΥ, κοινός που χρησιμοποιείται στη βιομηχανία πετρελαίου, SS316 0.5mm ανταλλάκτης θερμότητας πιάτων NBR H17
H17 λειτουργούσα αρχή
Ο ανταλλάκτης θερμότητας πιάτων αποτελείται από διάφορα λεπτά ζαρωμένα μεταλλικά πιάτα. Corrugations πιάτων διαμορφώνουν τα κανάλια ροής για τη θερμότητα ανταλλάσσοντας τα ρευστά και παρέχουν τη δύναμη στο συμπιεσμένο πακέτο πιάτων. Τα πιάτα περιέχουν τους λιμένες για τους ρευστούς κολπίσκους, έξοδοι και διασυνδέουν τις μεταβάσεις όπως απαιτείται. Τα στολίσματα είναι συνδεμένα με τα πιάτα, διαμορφώνοντας μια σφραγίδα μεταξύ της θερμότητας ανταλλάσσοντας τα ρευστά και τα περίχωρα. Στο παράδειγμα που παρουσιάζεται εδώ, το κρύο ρευστό εισάγεται στο κατώτατο σημείο και το καυτό ρευστό στην κορυφή.
Πλαίσιο
Τα πιάτα στερεώνονται μαζί σε μια προκαθορισμένη διάσταση από τους φραγμούς δεσμών μεταξύ δύο παχιών πλακών μετάλλων: μια στάσιμη πλάκα (κεφάλι) και μια κινητή πλάκα (οπαδός). Οι συνδέσεις για τους ρευστούς κολπίσκους και τις εξόδους μπορούν να γίνουν σε καθεμία πλάκα. Τα πιάτα κρεμιούνται στο τοπ φραγμό και καθοδηγούνται από τον κατώτατο φραγμό. Μια στήλη τελών υποστηρίζει τις άκρες φραγμών κορυφών και κατώτατων σημείων.
Υγειονομικοί ανταλλάκτες θερμότητας πιάτων
Τα πλαίσια που χρησιμοποιούνται για τα υγειονομικά ή υγιεινά καθήκοντα κατασκευάζονται στο στερεό ανοξείδωτο ή το χάλυβα άνθρακα με την κάλυψη ανοξείδωτου. Οι τυποποιημένες συνδέσεις είναι συνήθως υγειονομικά εξαρτήματα σωλήνων. Οι βιομηχανικές συναρμολογήσεις μπορούν να παρασχεθούν όταν απαιτείται. Τα πιάτα μπορούν να είναι είτε παράλληλη ροή είτε διαγώνια ροή.
H17 παράμετρος στολισμάτων
| Λαστιχένιος τύπος | NBR | EPDM | VITON/FKM | HNBR |
| Θερμοκρασία εφαρμογής | -20°C- +130°C | -50°C-+150°C | -30°C-+251°C | -15°C- +160°C |
| Ρευστά μέσα |
Νερό Θαλάσσιο νερό Ορυκτέλαιο Αλατισμένη άλμη |
Ζεστό νερό Ατμός Οξύ Αλκάλιο |
Υψηλής θερμοκρασίας αντίσταση Ισχυρά οξειδωτικά Πετρέλαιο Οξύ και αλκάλιο |
Υψηλής θερμοκρασίας ορυκτέλαιο και νερό |
| Χαρακτηριστικό γνώρισμα | Ευκολότερος να αντικαταστήσει από το παραδοσιακό στόλισμα, υψηλή πίεση, υψηλής θερμοκρασίας, μακρύτερη ζωή, δεν πρέπει να διαρρεστεί | |||
| Υλικό του στολίσματος | Λειτουργούσα θερμοκρασία (℃) | Ταιριαγμένα υγρά είδη |
| NBR | -15 έως +135 | Νερό, θαλάσσιο νερό κ.λπ. |
| EPDM | -25 έως +180 | Ζεστό νερό, ατμός κ.λπ. |
| FPM/VITON | -55 έως +230 | Οξύ, καυστική ουσία, ρευστό |
| HNBR | 0 έως +160 | Συγκεντρωμένος όξινο κ.λπ. |
Κύρια τμήματα ανταλλακτών θερμότητας πιάτων MC
1. Κεφάλι για τις συνδέσεις και τη στερέωση του πακέτου πιάτων
2. Οπαδός για τη στερέωση του πακέτου πιάτων
3. Υποστήριξη τελών για την υποστήριξη των φραγμών κορυφών και κατώτατων σημείων
4. Τοπ φραγμός για τη μεταφορά και την καθοδήγηση του πακέτου οπαδών και πιάτων
5. Κατώτατος φραγμός για την καθοδήγηση του πακέτου οπαδών και πιάτων
6. Φραγμοί δεσμών για τη στερέωση του πακέτου πιάτων μεταξύ του κεφαλιού και του οπαδού
7. Πιάτο ροής (σχήμα 1)
8. Στόλισμα ροής (σχήμα 1)
9. Καρύδι για το φραγμό δεσμών
10. Διευθετήσιμα ή σταθερά πόδια
11. Πλέγμα συνδετήρων για τους πρόσθετους ρευστούς προϊσταμένους συνδετήρων
12. Προϊστάμενοι συνδετήρων
H17 πλεονεκτήματα ανταλλακτών θερμότητας πιάτων
| Συμπαγές σχέδιο | Υψηλή θερμική αποδοτικότητα |
| Αποσυνδέσιμος για τον καθαρισμό και τη συντήρηση | Μπορέστε να προσθέσετε τα πρόσθετα πιάτα μεταφοράς θερμότητας αν απαιτείται |
| Κατάλληλος για τις υγιεινές και βιομηχανικές εφαρμογές | Κατάλληλος για τη χρήση με τον ατμό |
| Τρόφιμο-ασφαλές υλικό | CIP σύστημα-προσαρμόσιμο |
| Απλός καθαρισμός | Ένα ποιοτικό προϊόν |
| Χαμηλά κόστη συντήρησης | Μακριά ζωή υπηρεσιών |
| Παραλλαγές σχεδιαγράμματος για τις ιδιαίτερα αποτελεσματικές σχέσεις ροής | Ειδικά πιάτα για τη συμπύκνωση ατμού |
| Συμφέρουσα αναλογία τιμών/απόδοση | Φιλική υπηρεσία |
| Υψηλή λειτουργική ασφάλεια | Πυκνότητα |
| Υψηλή αποτελεσματικότητα | Εκτεταμένες δυνατότητες εφαρμογής |

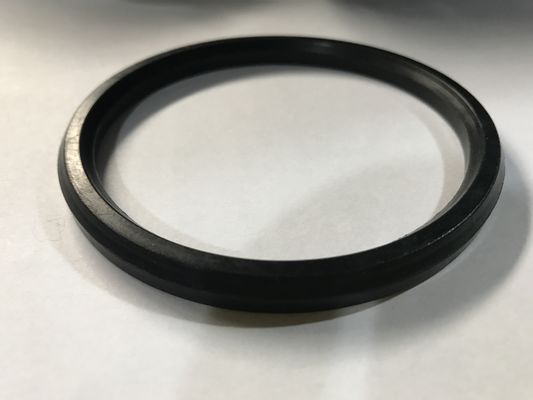

Εικόνες αγαθών
