Περιοχή στολισμάτων 0.84M2 ανταλλακτών θερμότητας πιάτων τιτανίου NBRHT VT80 VT80M VT80P

Στόλισμα πιάτων NBRHT τιτανίου ανταλλακτών θερμότητας πιάτων ΕΛΑΙΟΨΥΚΤΉΡΩΝ VT80 VT80M VT80P M/E LUB



Εισαγωγή ανταλλακτών θερμότητας πιάτων



Στο PHE τα πιάτα δημιουργούν ένα πλαίσιο όπου τα πιάτα πιέζονται με τις επιγραφές και τους φραγμούς δεσμών, και η σφραγίδα εγγυάται από τα στολίσματα. Τα στολίσματα, εκτός από την επίδραση σφράγισής τους, χρησιμεύουν να κατευθύνουν τη ροή των ρευστών, και τοποθετούνται κατά μήκος των αυλακιών στις άκρες των πιάτων.



Οι μέγιστες θερμοκρασίες που χρησιμοποιούνται για τη σφράγιση των ανταλλακτών θερμότητας είναι μεταξύ 80℃ και 200℃ ενώ οι πιέσεις μπορούν να φθάσουν στο φραγμό 25.

Τα στολίσματα είναι διαθέσιμα στους διάφορους τύπους λάστιχων βουτυλίου ή σιλικόνης.



Τα κύρια χαρακτηριστικά αυτών των τύπων ανταλλακτών θερμότητας είναι:

- γρήγορη και εύκολη αποσυναρμολόγηση για τις διαδικασίες καθαρισμού και ελέγχου

- προσαρμογή στους μεταβλητούς λειτουργούντες όρους με την προσθήκη ή την αφαίρεση των πιάτων θερμότητας για να τροποποιήσει την εγκατεστημένη θερμική ροή

- οποιεσδήποτε ρευστές διαρροές που οφείλονται να μη-τελειοποιήσουν τη σφράγιση των στολισμάτων δεν μολύνουν το άλλο ρευστό αλλά κατευθύνονται μακριά

- τα υλικά που είναι κακώς προσαρμοσμένα στη συγκόλληση, όπως το τιτάνιο, μπορούν να χρησιμοποιηθούν

- τα στολίσματα περιορίζουν τις μέγιστες τιμές πίεσης και θερμοκρασίας

- ενδεχομένως υψηλές δαπάνες λόγω του σχεδίου των φορμών, των Τύπων και όλης της διαδικασίας παραγωγής

- υψηλό κόστος των στολισμάτων



VT80 πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων




Επιφάνεια	0.84㎡
Γωνία θήτα πιάτων	Οριζόντιο 117° κάθετο 117°
Διάμετρος σύνδεσης	175 χιλ.
Το πιάτο ζαρώνει το πάχος	3,9 χιλ.
Πλάτος κεντρικού Length* πιάτων	1526*382 χιλ.
Μορφή Length*Width πιάτων	1766*614 χιλ.



VT80 τεχνικές πληροφορίες ανταλλακτών θερμότητας πιάτων





Τύπος	Πλάτος (χιλ.)	Μήκος (χιλ.)	Max.Volume ροή (μ ³ /h)	Ανώτατο μέγεθος σύνδεσης/χρωματισμένο πλαίσιο (DN)	Ανώτατο πλαίσιο ανοξείδωτου μεγέθους σύνδεσης (DN)	Max.Working πίεση (φραγμός)
VT04	128	549	16	32	32	25
VT10	215	781	40	50	50	16
VT20	340	999	100	80	65	18
VT40	426	1400	210	125	100	25
VT80	615	1767	500	200	150	25
VT2508	1210	2490	3200	500		12

Πιάτο μεταφοράς θερμότητας: 316L ανοξείδωτο.

Στόλισμα: NBR, EPDM, Viton, και άλλα κατόπιν αιτήσεως.

Σύνδεση λιμένων: Unlined, μέταλλο που ευθυγραμμίζεται, αυξημένη ενωμένη στενά φλάντζα λαιμών και άλλες κατόπιν αιτήσεως.

Μέγιστη πίεση σχεδίου: 230 psig (barg 16)

Μέγιστη θερμοκρασία σχεδίου: 370 ° Φ (190 °C), ανάλογα με την επιλογή στολισμάτων

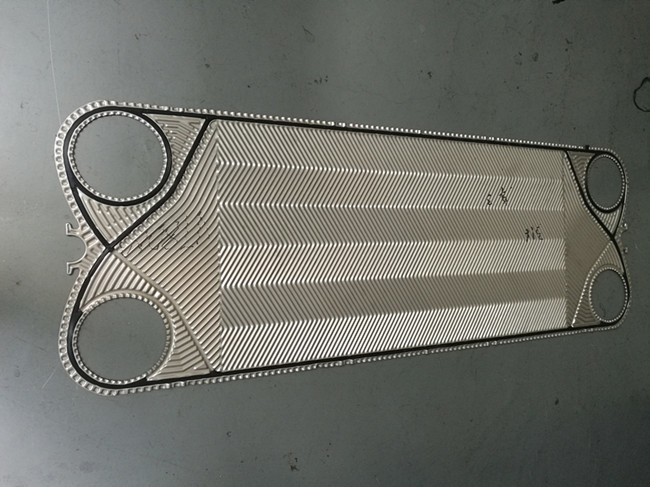

VT80 εικόνες στολισμάτων & πιάτων ανταλλακτών θερμότητας πιάτων









Ανταλλάκτης θερμότητας πιάτων VT80 Gasketed - συστηματική ποικιλία προϊόντων Varitherm



Είτε στη θέρμανση είτε την ψύξη των υγρών που περιέχουν τα μόρια μέχρι 2mm σε μέγεθος, στη συμπύκνωση των ατμών είτε στο αέριο η ψύξη και το αέριο που αφυδατώνουν στους ειδικούς ανταλλάκτες θερμότητας πιάτων Varitherm περιπτώσεων προσφέρουν μια πειστική λύση με ευρύτερο φάσμα των πιθανών εφαρμογών.



Η σειρά Varitherm έχει δύο πειστικά επιχειρήματα στην εύνοιά της. Αρχικά υπάρχει ένα ευρύ φάσμα των υλικών διαθέσιμων, συμπεριλαμβανομένου 1.40301/AISI304, νικέλιο-βασισμένο κράμα, Incolloy, νικέλιο, ταντάλιο και τιτάνιο. Αφετέρου έρχεται με ένα μεμονωμένο πακέτο πιάτων που μπορεί να επεκταθεί εύκολα για να ικανοποιήσει τις μελλοντικές ανάγκες σας. Και αυτό κάνει τη σειρά Varitherm τη βέλτιστη οικονομική λύση για ακριβώς για κάθε εφαρμογή.



Πλεονεκτήματα με μια ματιά
Λειτουργούσα πίεση μέχρι 25 φραγμούς, πίεση δοκιμής μέχρι 32,5 φραγμούς	Πιάτα στα διάφορα μεγέθη, corrugations και τα υλικά	Συγκολλητικός-ελεύθερο σύστημα στολισμάτων LocIn για τα πρότυπα μεγέθη VT20-VT80
Υλικά στολισμάτων NBR, EPDM και FPM	Ειδικά υλικά στολισμάτων, όπως η σιλικόνη, Hypalon και το βουτύλιο διαθέσιμες κατόπιν αιτήσεως	Λουστραρισμένα με λάκκα πλαίσια για όλα τα πρότυπα μεγέθη
Πλαίσια ανοξείδωτου για τα πρότυπα μεγέθη VT04 σε VT80



Ωφελείται με μια ματιά

Υψηλό επίπεδο της ασφάλειας παραγωγής Αποτελεσματική μεταφορά θερμότητας Συμπαγές σχέδιο Χαμηλός κίνδυνος διαρροής Εύκολη συντήρηση



Ευγενής χειρισμός προϊόντων



Η ευγενής επεξεργασία των προϊόντων που προκαλείται από μαλακό corrugation κάνει το Varitherm την προφανή επιλογή για τη βιομηχανία τροφίμων.





Τύπος PHE Safetherm και Varitherm



Safetytherm	VT10 VT20 VT40
Varitherm	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT80 πλαίσιο



Το PHEs είναι διαθέσιμο στις διάφορες οριζόμενες από εφαρμογή εκδόσεις πλαισίων. Οι βασικές εκδόσεις είναι τα σχέδια Γ και Β, με το σχέδιο Β που χρησιμοποιείται προ πάντων για τα μακρύτερα πακέτα πιάτων. Οι παραλλαγές αυτών των σχεδίων χαρακτηρίζονται από τις περαιτέρω συντμήσεις.





Οι ειδικές εκδόσεις χάλυβα Stianless υιοθετούνται στα τρόφιμα και τις φαρμακευτικές εφαρμογές και μπορούν να περιλάβουν τα ενδιάμεσα πιάτα για το χωρισμό των μεμονωμένων τμημάτων.

Μερικά πλαίσια είναι εξοπλισμένα με τις ύψος-διευθετήσιμες βάσεις





Πώς να παρέχει τη συντήρηση ανταλλακτών θερμότητας πιάτων;



Η συντήρηση ανταλλακτών θερμότητας πιάτων παρέχεται μέσω δύο ευδιάκριτων μεθόδων:

• Καθαρίστε σε ισχύ (CIP) την επιτόπια συντήρηση.
• Εξουσιοδοτημένη οφσάιτ συντήρηση εγκαταστάσεων καθαρισμού.

Η βασική διαφορά μεταξύ αυτών των δύο μεθόδων δεν είναι πώς, αλλά όπου και ποιος εκτελεί τη συντήρηση. CIP εκτελείται στις εγκαταστάσεις κατασκευής για τη γρήγορη αποκατάσταση και τη συνεχή χρήση εξοπλισμού, και συνήθως εκτελείται από το πρόσωπο υπεύθυνο για τη συντήρηση. Η χρησιμοποίηση και η εξουσιοδοτημένη καθαρίζοντας δυνατότητα για τη συντήρηση απαιτούν τον εξοπλισμό και τη ναυτιλία του σε μια δυνατότητα έξω από τις εγκαταστάσεις όπου επικυρωμένη υπηρεσία προσωπικού συντήρησης ο ανταλλάκτης θερμότητας πιάτων. Μια προσεκτικότερη ματιά σε κάθε μέθοδο θα βοηθήσει shel το φως στο οποίο είναι καλύτερος.



Συντήρηση CIP Λόγω των πλεονεκτημάτων των γρήγορων turmarounds σε έναν κύκλο συντήρησης, CIP είναι μια ελκυστική μέθοδος συντήρησης. Είναι γρηγορότερο, καταλληλότερος και απλό. Είναι επίσης μια συνιστώμενη μέθοδος καθαρισμού όταν ειδικά υποβάλλονται σε επεξεργασία τα διαβρωτικά υγρά. Χαρακτηριστικά, μια λειτουργία CIP θα ήταν η ακόλουθη:

• Η μονάδα ανταλλακτών θερμότητας πιάτων κλείνεται.
• Όλα τα ρευστά βγαίνονται από τη μονάδα. Οι Single-pass μονάδες είναι self-draining. Οι πολυεπίπεδες μονάδες μπορούν να απαιτήσουν τις ειδικές τρύπες αγωγών.
• Την επιλεγμένη εκ των προτέρων λύση καθαρισμού κυκλοφορούν μέσω της μονάδας σε μια από κατω έως επάνω ροή για να πλημμυρίσει συνολικά τη μονάδα και να αποτρέψει. Όταν καθορίζεται ότι η λύση δεν αντιδρά πλέον με τις ουσίες μέσα στη μονάδα, ο καθαρισμός είναι πλήρης.
• Η μονάδα στραγγίζεται της λύσης καθαρισμού και, εάν είναι απαραίτητο, ξεπλένεται με το νερό και ξαναμπαίνει on-line.

Εξουσιοδοτημένες καθαρίζοντας εγκαταστάσεις. Τα μειονεκτήματα των εξουσιοδοτημένων καθαρίζοντας εγκαταστάσεων τείνουν να μετρηθούν από το ευθύ κόστος και σπάνια για τα πραγματικά πλεονεκτήματα πραγματοποιημένα.



Σε μια εξουσιοδοτημένη καθαρίζοντας δυνατότητα, κάθε πιάτο καταγράφεται και επιθεωρείται οπτικά για να καθορίσει εάν αξίζει την επισκευή. Ο πελάτης ενημερώνεται εάν οποιοδήποτε πιάτο είναι underviceable και γιατί. Η δυνατότητα επαλήθευσε της στο conirm οι αρχικές προδιαγραφές του ανταλλάκτη θερμότητας πιάτων και διευθύνει έπειτα μια στενή οπτική επιθεώρηση των στολισμάτων και των σημείων επαφής στα υπόλοιπα πιάτα για να καθορίσει εάν υπάρχει οποιαδήποτε διάβρωση ή προφανής αλλαγή από την αρχική προδιαγραφή. Κατόπιν η ακριβής διαδικασία καθαρισμού και επεξεργασίας που απαιτείται καθορίζεται.



Τα πιάτα πίεση-πλένονται, ξεπλένονται και υποβάλλονται είτε στο καυτό καυστικό γδύσιμο ή/και μια χειρωνακτική διαδικασία για το στόλισμα και την αφαίρεση κλίμακας. Υποβάλλονται στη βύθιση σε ποικίλα οξέα συμβατά με το υλικό πιάτων για να αφαιρέσουν την ισορροπία οποιωνδήποτε foulants. Τα καθαρισμένα πιάτα πλήρως οπτικά επιθεωρούνται και μια δειγματοληψία 10 τοις εκατό των πιάτων είναι ουσία-penetrant δοκιμασμένη. Κάθε δοκιμασμένο πιάτο ψεκάζεται με τη χρωστική ουσία και επιθεωρείται κάτω από το φως eltraviolet για να εντοπίσει οποιεσδήποτε διαρροές ή ρωγμές οπών καρφίτσας. Μετά από αυτήν την διαδικασία, τα πιάτα πάλι πίεση-πλένονται και ξεπλένονται για να αφαιρέσουν όλα τα ίχνη της χρωστικής ουσίας.



Τα πιάτα είναι επαν-έπειτα με μια κόλλα στολισμάτων cOem-προδιαγραφών που διευκολύνει την επισκευή τομέων εάν απαιτηθεί. Τα πιάτα λαμβάνουν μια λεπτομερή επιθεώρηση πρίν συσκευάζονται και ναυτιλία. Οι μονάδες εξετάζονται hydrostatically πριν από την αποστολή.



Εικόνες ανταλλακτών θερμότητας πιάτων



M&C Heat Parts Company σχεδιάγραμμα



M&C θερμάνετε τη Co. μερών, το ΕΠΕ ιδρύεται σε Wuxi, Jiangsu. M&C είναι εξειδικευμένο στο σχεδιασμό και την κατασκευή υψηλή - εξοπλισμός μεταφοράς ποιοτικής θερμότητας. Η σειρά των προϊόντων περιλαμβάνει τα πιάτα & τα στολίσματα, ανταλλάκτες θερμότητας πιάτων, οι ανταλλάκτες θερμότητας και συγκόλλησαν τους ανταλλάκτες θερμότητας. Κατά συνέπεια, ως έναν από τους λίγους παραγωγούς παγκοσμίως, M&C προσφέρει τις λύσεις με τα βέλτιστα θερμοδυναμικά σχέδια για τις διαφορετικές βιομηχανίες και ουσιαστικά όλες τις εφαρμογές.

M&C παρέχει σε σας τη μιας στάσης υπηρεσία εξαρτημάτων, το multuple-εμπορικό σήμα & τις πολλαπλάσιες πρότυπες εναλλακτικές λύσεις για την επιλογή σας. Θα καλύψουμε όλες τις απαιτήσεις σας του ανταλλάκτη θερμότητας πιάτων και θα κρατήσουμε τη μηχανή σας contunously μέσω της πλούσιας αποθήκευσης και της γρήγορης απάντησής μας.

Επιπλέον, έχουμε ένα ακριβές σύστημα ποιοτικού ελέγχου και υπηρεσιών μεταπωλήσεων, από την υλική αγορά στη συσκευασία ολοκληρωμένων προϊόντων μέχρι το προϊόν λαμβανόμενο σε καλή κατάσταση. Τα προϊόντα μας έχουν χρησιμοποιηθεί ευρέως σε όλο τον κόσμο στους διάφορους τομείς.







M&C τα πιάτα & τα στολίσματα ανταλλακτών θερμότητας πιάτων άλλα πρότυπα συστήνουν



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

API/Schmidt - σίγμα 7, σίγμα 9, σίγμα 13, σίγμα 26, σίγμα 27, σίγμα 36, σίγμα 66, σίγμα 106, σίγμα 229, αστέρι 45, αστέρι 90 σίγμα σίγμα και ούτω καθεξής

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP και ούτω καθεξής

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ



M&C αγαθά ανταλλακτών θερμότητας πιάτων έτοιμα στην παράδοση
